ブラシレスモーター C17B-09
6 Vオーダーメイド

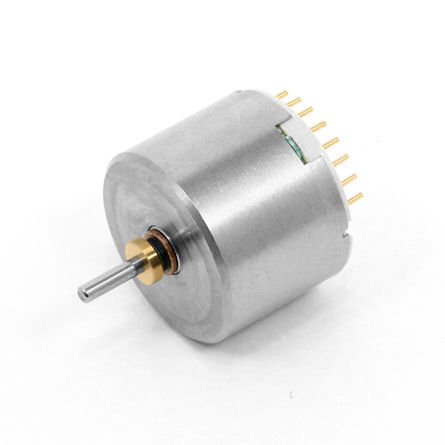

ブラシレスモーター - C17B-09 - C.I. Takiron - 6 V / オーダーメイド
ブラシレスモーター - C17B-09 - C.I. Takiron - 6 V / オーダーメイド
お気に入りに追加する
商品比較に追加する
C.I. Takironのサイトについての詳しい情報

特徴

タイプ
ブラシレス
電圧
6 V
その他の特徴
オーダーメイド
出力

2.9 W
(0 hp)

アンペア数

108 mA, 2,143 mA

トルク

0.00607 Nm
(0.004477 ft.lb)

回転速度

18,250 rpm
(114,668.1319 rad.min-1)

直径

17.4 mm
(0.69 in)

詳細

概要
C17BはC.I. TAKIRON Corporationのブラシレスモーターシリーズ（外径φ17.4mmクラス）です。本シリーズは長さ、印加電圧、性能ポイントに最適化された複数のモデルバリエーションを含みます。典型的な用途は小型ファンやコンパクト機器など、狭いスペースで高回転のブラシレスモーターを必要とする装置です。機械設計向けに各モデルの寸法図およびCADデータが提供されています。

製品シリーズ表
型名 | 外径 [mm] | 長さ [mm] | 印加電圧 [V] | 終端抵抗 [Ω] | 無負荷回転数 [r/m] | 無負荷電流 [mA] | 起動電流 [mA] | 起動トルク [mN･m] | 最大効率 [%] | 最大出力 [W]
C17B-23 | 17.4 | 13.0 | 4.8 | 6.0 | 11,700 | 86 | 804 | 2.51 | 45.3 | 0.8
C17B-22 | 17.4 | 13.0 | 4.8 | 1.0 | 25,000 | 217 | 4,848 | 8.11 | 62.2 | 5.3
C17B-07 | 17.4 | 13.0 | 4.8 | 1.8 | 17,000 | 145 | 2,667 | 6.43 | 58.8 | 2.86
C17B-25 | 17.4 | 15.6 | 6.8 | 7.9 | 11,100 | 75 | 866 | 4.23 | 49.8 | 1.23
C17B-24 | 17.4 | 15.6 | 6.8 | 2.0 | 17,100 | 113 | 3,400 | 12.1 | 66.9 | 5.40
C17B-16 | 17.4 | 15.6 | 7.4 | 2.3 | 27,200 | 146 | 3,217 | 7.62 | 61.9 | 5.43
C17B-13 | 17.4 | 15.6 | 7.4 | 1.8 | 24,250 | 150 | 4,111 | 11.12 | 65.4 | 7.06
C17B-18 | 17.4 | 15.6 | 6.8 | 1.2 | 27,200 | 200 | 5,667 | 12.59 | 66.0 | 8.97
C17B-06 | 17.4 | 15.6 | 6.0 | 2.1 | 19,250 | 110 | 2,857 | 7.86 | 64.6 | 3.96
C17B-09 | 17.4 | 15.6 | 6.0 | 2.8 | 18,250 | 108 | 2,143 | 6.07 | 60.1 | 2.90
C17B-29 | 17.4 | 17.9 | 12.0 | 8.8 | 12,800 | 72 | 1,364 | 10.95 | 59.3 | 3.67
C17B-28 | 17.4 | 17.9 | 12.0 | 1.55 | 31,000 | 168 | 7,742 | 27.39 | 72.7 | 22.2
C17B-27 | 17.4 | 17.9 | 7.4 | 7.82 | 12,300 | 70 | 946 | 4.66 | 53.0 | 1.50
C17B-26 | 17.4 | 17.9 | 7.4 | 1.26 | 31,800 | 192 | 5,873 | 12.21 | 67.1 | 10.2
C17B-19 | 17.4 | 17.9 | 24.0 | 2.4 | 45,450 | 150 | 9,959 | 48.72 | 77.0 | 57.99
C17B-20 | 17.4 | 17.9 | 12.0 | 1.0 | 36,000 | 173 | 12,371 | 38.29 | 77.7 | 36.10
C17B-11 | 17.4 | 17.9 | 12.0 | 3.9 | 18,100 | 137 | 3,117 | 18.04 | 62.5 | 8.55
C17B-12 | 17.4 | 17.9 | 12.0 | 7.2 | 16,300 | 140 | 1,676 | 9.90 | 50.5 | 4.22
C17B-15 | 17.4 | 17.9 | 7.4 | 1.8 | 23,200 | 147 | 4,111 | 11.64 | 65.8 | 7.07
C17B-05 | 17.4 | 17.9 | 7.2 | 2.5 | 19,000 | 130 | 2,880 | 9.50 | 62.0 | 4.73
C17B-02 | 17.4 | 17.9 | 4.8 | 1.8 | 18,000 | 170 | 2,667 | 5.95 | 55.9 | 2.81

カスタマイズ例
  • ギアヘッド
  • リードピン／リード線のバリエーション
  • 接地端子
  • ボールベアリング（高性能モデルの一部）


注意
寸法図やCADデータは各モデルごとに提供され、機械的な設計・組み込みを支援します。カタログ資料および追加の製品資料はメーカーのドキュメント（C.I. TAKIRON Corporation）で入手できます。

仕様
  • シリーズ：C17B series
  • 代表外径：17.4 mm
  • 長さ：モデルにより異なる（代表例 13.0 mm ～ 24 mm以上）
  • 印加電圧：モデルにより 4.8 V、6.0 V、7.2 V、12 V、24 Vなど
  • 終端抵抗：モデル依存（例：1.0 Ω、2.0 Ω、6.0 Ω 等）
  • 無負荷回転数：モデルにより約11,700 r/m ～ >45,000 r/m
  • 無負荷電流、起動電流、起動トルク、最大効率、出力：シリーズ表を参照してください
  • カスタマイズ例：ギアヘッド、リードピン/リード線のバリエーション、接地端子、選択モデルのベアリングオプション
