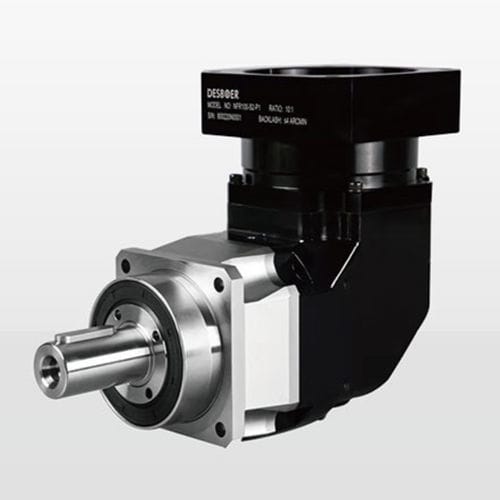

ヘリカル歯車減速機 NFR series

スパイラルベベルギア直交軸20 - 50 Nm

製品概要
DESBOER NFRシリーズは、精密なサーボ・産業用途向けの右角（直角）プラネタリ減速機です。対応サイズの例：47 / 64 / 90 / 110 / 140 / 200 / 255 / 285（モデル参照：NFR060、NFR075、NFR100、NFR140、NFR180、NFR220、NFR250）。減速比は3～200、定格出力トルクは約35 Nm～3200 Nm（モデルと減速比に依存）。バックラッシュ区分はP0（ウルトラ精密）、P1（精密）、P2（標準）。主な機械要素は、ヘリカルプラネタリ段、直角出力のスパイラルベベル（円錐歯車）、テーパーローラーベアリングなどで、放射/軸方向荷重に対する能力を高めます。

発注方法
モデルサイズとシリーズ（NFR）を選択してください。必要な減速比（3～200）とバックラッシュ区分を指定：P0（該当サイズで≤2 角分）、P1（構成により≤4～7 角分）、P2（構成により≤6～9 角分）。取り付けフランジ、潤滑剤の事前充填や特殊シールなどのオプションがある場合は発注時に明記してください。

主な特長

• スパイラルベベル歯車による直角出力でコンパクトなドライブ構成が可能。
• 高トルクと剛性を実現するテーパーローラーベアリング。
• 出力伝達効率の高いヘリカル（プラネタリ）ギアによる低騒音・滑らかな動作。
• 摩擦低減と効率向上のための高精度オイルシール。
• 保護等級IP65、連続運転で最大約90 ℃まで対応（用途依存）。
• スクエアフランジ取り付け、任意の取付向きに対応。
• 位置決め用途向けに≤2 角分までのバックラッシュ選択が可能。

技術仕様（抜粋）
代表的なデータはモデルや段数によって異なります。例：中心距離や荷重点はNFR各サイズで変化します。定格出力トルク（T2N）は段数や減速比により数十Nmから数千Nmまで（正確な組合せは製品表参照）。剛性や寿命に関する例：モデルサイズに応じて剛性は増加（例：8 / 14 / 31 / 57 / 182 / 400 / 580 Nm/arcmin）。出力中心での最大ラジアル力および軸方向力、傾きモーメントはモデルにより増加（詳細は表参照）。効率：一般的な段範囲で≥95％。許容入力回転数はモデルにより最大約8000 rpm。騒音レベル（無負荷、3000 rpm）：概ね≤63～75 dB(A)。潤滑：合成潤滑剤指定、耐用時間の目安 約20000 h（構成依存）。保護等級：IP65。使用温度範囲：-10 °C ～ 90 °C。

注意
性能値（トルク、力、慣性、騒音、効率、重量）は選択したNFRモデルおよび段数/減速比の構成に依存します。力は指定がある場合、出力軸中心における100 rpm時の値を基準としています。設計や発注の際はモデル・減速比ごとの完全な性能表を参照してください。

特性 / 技術仕様

• Brand: DESBOER.
• シリーズ: NFR（直角プラネタリ減速機）。
• モデル / サイズ: NFR060、NFR075、NFR100、NFR140、NFR180、NFR220、NFR250（ページ記載サイズ：47、64、90、110、140、200、255、285）。
• 減速比: 3 ～ 200（単段・多段オプション）。
• バックラッシュ区分: P0（ウルトラ精密 ≤2 角分）、P1（精密 ≤4～7 角分）、P2（標準 ≤6～9 角分）。
• 定格出力トルク (T2N): 約35～3200 Nm（モデル・減速比依存）。
• 軸受: テーパーローラーベアリング。
• 歯車: ヘリカルプラネタリ及びスパイラルベベル（直角出力）。
• 保護等級: IP65。
• 使用温度: -10 °C ～ 90 °C。
• 潤滑: 合成潤滑剤（仕様により事前充填）。
• 効率: 典型的な段範囲で≥95%（構成依存）。
• 取り付け: 任意の向き；スクエアフランジ対応。
• 重量: モデル依存（詳細は性能表）。
