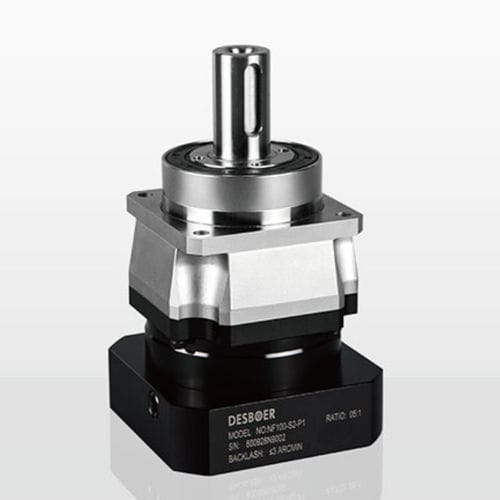

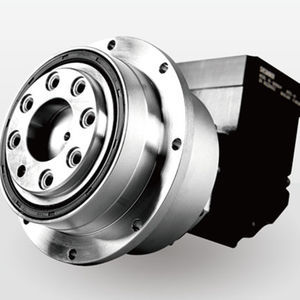

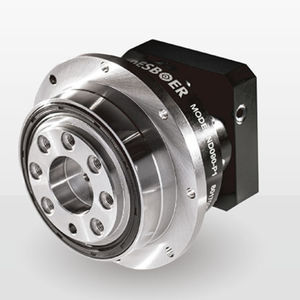

ヘリカルサーボギアボックス NF series

同軸中実軸20 - 50 Nm

Product Overview
DESBOER NFシリーズ：サーボモーター向けの精密遊星歯車減速機。ロボットやCNC用途に対応する複数サイズ、減速比4～200、バックラッシュ ≤1～≤7 arcmin（超高精度1～3 arcmin選択可）、定格出力トルク約25～3200 Nm。テーパーローラーベアリングと角形貫通フランジを採用し、コンパクトで高い径方向／軸方向荷重対応。保護等級IP65、合成潤滑油による継続的な産業運転に対応。

Ordering Instructions
サイズ、減速比、ステージ数でNFモデルを選定します。モデル/比/段数選定表および性能表を参照して定格トルク、荷重、取付寸法を確認してください。運転速度と負荷条件を提示すると適切な選定が可能です。

Key Features

• モノブロックハウジングにより形状精度とねじり剛性を向上。
• 高精度テーパーローラーベアリングで高い径方向・軸方向荷重に対応。
• 精密オイルシールにより摩擦低減。IP65準拠で防塵・飛沫耐性、連続運転最大90℃。
• ヘリカルギアにより滑らかな動力伝達、低騒音、精度維持。
• 統合型遊星段でねじりトルクを増強し伝達を最適化。
• ロボット、CNC、オートメーション向けのコンパクト設計。

Series / Basic Dimensions (selected)
Series | NF060 | NF075 | NF100 | NF140 | NF180 | NF220 | NF250
Center Distance X (mm) | 14 | 18.25 | 29 | 41 | 41 | 52.5 | 65
Load Point Z (mm) | 42.5 | 61.2 | 69.3 | 97.7 | 129.2 | 134.1 | 164.0

Gearbox Performance Data (selected)
性能パラメータは、段数・減速比ごとの定格出力トルク（Nm）、最大径方向／軸方向力（N）、傾斜モーメント（Nm）、寿命（hr）、効率（%）、重量（kg）、使用温度、潤滑などを含みます。例：定格トルクの例 40、55、130、220、330、890、1350、2380 Nm；最大径方向力は～約38,000 N；最大軸方向力は～約40,000 N；多くの段/比で効率≥97%、他のレンジで≥94%。

Notes
基準力は出力回転数100 rpmでの出力軸中心での値を示しています。段数・減速比別の詳細値は性能表をご参照ください。

Technical Specifications

• 商用モデル/シリーズ：NF series (DESBOER).
• 代表的なモデルサイズ：47、64、90、110、140、200、255、285。
• 減速比範囲：4～200。
• バックラッシュオプション：≤1 arcmin ～ ≤7 arcmin（超高精度1～3 arcmin選択可）。
• 定格出力トルク範囲：約25～3200 Nm（サイズ・比による）。
• 中心距離 X (mm)：NF060=14、NF075=18.25、NF100=29、NF140=41、NF180=41、NF220=52.5、NF250=65。
• 荷重点 Z (mm)：NF060=42.5、NF075=61.2、NF100=69.3、NF140=97.7、NF180=129.2、NF220=134.1、NF250=164.0。
• 最大径方向力 (N)：モデル・段により最大約38,000 N。
• 最大軸方向力 (N)：モデル・段により最大約40,000 N。
• 傾斜モーメント（Nm）および回転慣性（kg·cm²）：技術表にて指定。
• 騒音レベル (N1=3000 rpm, 無負荷)：サイズ別に範囲あり（例 ≤56 dB(A) ～ ≤72 dB(A)）。
• 重量 (kg)：例 NF060≈1.1、NF075≈1.3、NF100≈3.7、NF140≈3.7、NF180≈6.9、NF220≈13.7、NF250≈28.0（大サイズで最大約110.6 kg）。
• 寿命：20,000 hr（連続運転参考 10,000 hr）。
• 効率：≥97%（多くの段/比）、≥94%（その他の範囲）。
• 使用温度：-10 ～ 90 ℃。潤滑：合成潤滑剤（工場充填/推奨）。
• 保護等級：IP65。取付：任意方向、角形貫通フランジで取り付け容易。
