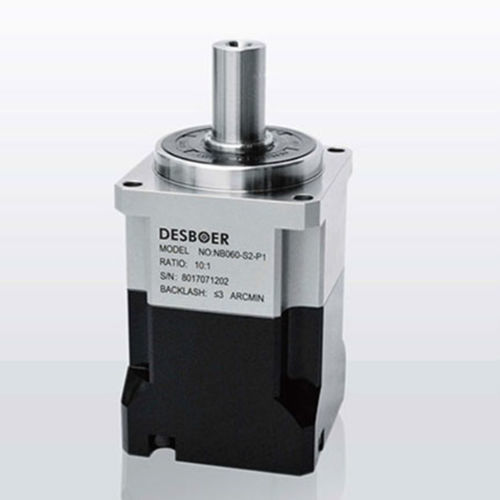

ヘリカル歯車減速機 NB series同軸10 - 20 Nm20 - 50 Nm
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ヘリカル
- 軸方向
- 同軸
- トルク
- 200 - 500 Nm, 100 - 200 Nm, 20 - 50 Nm, 500 - 1000 Nm, 10 - 20 Nm
- 構造の特徴
- コンパクト
- 段数
- 一段, 2段
- 性能
- 精密, 高精度, 高性能, 高効率, 静音, ハイトルク, 低反発
- 応用
- 機械用, サーボ モーター用, 業務用, 自動装置用, 溶接用ロボット用, 工作機械用, 医療機器用, テキスタイル用, 連続作動用, 梱包機用, 印刷機用, 自動車用途, 医薬品用
- その他の特徴
- IP65
- 回転速度
最大: 10,000 rpm
(62,831.8531 rad.min-1)最少: 3,000 rpm
(18,849.5559 rad.min-1)- バックラッシュ
最大: 0.12 °
最少: 0.02 °
- 縮小率
最大: 100 unit
最少: 3 unit
- 重量
最大: 33 kg
(72.75 lb)最少: 0.6 kg
(1.32 lb)
詳細
製品概要
DESBOER NBシリーズ 精密遊星歯車減速機、サーボモータ用途向け。対応サイズ：42、60、90、115、142、180。減速比範囲：3～100。バックラッシュクラス：P0（≤1弧分）、P1（≤3弧分）、P2（≤5～7弧分）※構成により異なる。公称出力トルク：18～1140 Nm。太陽歯車を入力軸と一体化し、出力構造も統合。高強度ベアリング、合成潤滑剤を採用。保護等級 IP65。用途例：自動化機器、包装、印刷、リチウムイオン・LCD製造、ロボット、パレタイザー、木工機械、ドア・窓システム等の産業用途。
主な特徴
ベアリング応力点 Z（出力）‑ シリーズ概要
シリーズ：NB042、NB060、NB090、NB115、NB142、NB180
中心距離 X（mm）：10、12.5、18、25.5、39.5、41
荷重点 Z（mm）：25.5、30、43、55.5、63.5、76.5
減速機性能データ（抜粋パラメータ）
定格出力トルク（T2N） — 段数/減速比の例：1段（比 3～10）：NB060 50 Nm、NB090 120 Nm、NB115 190 Nm、NB142 320 Nm、NB180 550 Nm。4段（比 18）：NB042 18 Nm、NB060 45 Nm、NB090 130 Nm、NB115 270 Nm、NB142 510 Nm、NB180 990 Nm。5段（比 20）：NB042 20 Nm、NB060 55 Nm、NB090 150 Nm、NB115 310 Nm、NB142 610 Nm、NB180 1140 Nm。
最大加速トルク（TzR）：定格の1.8倍。非常停止トルク（T2N0）：定格の3倍。
定格入力回転数（n1N）：最大 5000 rpm（NB042/NB060）、最大 4000 rpm（NB090/NB115）、最大 3000 rpm（NB142/NB180）。最大入力回転数（n1s）：一部のNB042/NB060単段で最大10000 rpm、NB090/NB115で最大8000 rpm、NB142/NB180で最大6000 rpm。
バックラッシュクラス：P0 ≤1弧分（適用サイズ/比）、P1 ≤3弧分、P2 ≤5～7弧分。ねじり剛性：シリーズ・段数により約3.2～148 Nm/弧分の例あり。
最大ラジアル荷重（Fzr）例：NB042 980 N、NB060 1730 N、NB090 3250 N、NB115 7000 N、NB142 9600 N、NB180 14500 N。最大アキシャル荷重（Fza）例：NB042 490 N … NB180 7250 N。傾きモーメント例：NB042 25 Nm … NB180 970 Nm。
寿命：20000 時間（連続運転例 10000 時間）。効率：≥97%（単段 3～10 比）、≥94%（二段 15～100 比）。重量例：1段（3～10）：NB042 0.6 kg、NB060 1.3 kg、NB090 3.7 kg、NB115 7.8 kg、NB142 14.5 kg、NB180 29.0 kg。動作温度：−10 ～ 90 °C。潤滑：合成潤滑剤（工場充填）。保護等級：IP65。取付姿勢：任意。騒音（N1 = 3000 rpm、無負荷）：単段 ≤56～67 dB(A)（サイズに依存）、二段で最大 ≤67 dB(A)。
発注時の注意 / 備考
トルク、回転数、精度要件に基づき、サイズ、減速比、バックラッシュクラスを選定してください。型番は選択したシリーズ、段数およびオプションにより決まります。特殊仕様については、サイズ、比、バックラッシュクラス、取付詳細をお知らせください。
仕様（Technical specifications）
DESBOER NBシリーズ 精密遊星歯車減速機、サーボモータ用途向け。対応サイズ：42、60、90、115、142、180。減速比範囲：3～100。バックラッシュクラス：P0（≤1弧分）、P1（≤3弧分）、P2（≤5～7弧分）※構成により異なる。公称出力トルク：18～1140 Nm。太陽歯車を入力軸と一体化し、出力構造も統合。高強度ベアリング、合成潤滑剤を採用。保護等級 IP65。用途例：自動化機器、包装、印刷、リチウムイオン・LCD製造、ロボット、パレタイザー、木工機械、ドア・窓システム等の産業用途。
主な特徴
- 高精度ベアリング：ラジアル・アキシャル荷重能力向上。
- 高性能オイルシール：摩擦低減で効率向上。連続運転で最大90 °Cまで対応、IP65。
- ヘリカルギア：伝達効率最適化、低騒音、高精度。
- 統合型遊星設計：ねじりトルク伝達の向上とコンパクトな出力構造。
ベアリング応力点 Z（出力）‑ シリーズ概要
シリーズ：NB042、NB060、NB090、NB115、NB142、NB180
中心距離 X（mm）：10、12.5、18、25.5、39.5、41
荷重点 Z（mm）：25.5、30、43、55.5、63.5、76.5
減速機性能データ（抜粋パラメータ）
定格出力トルク（T2N） — 段数/減速比の例：1段（比 3～10）：NB060 50 Nm、NB090 120 Nm、NB115 190 Nm、NB142 320 Nm、NB180 550 Nm。4段（比 18）：NB042 18 Nm、NB060 45 Nm、NB090 130 Nm、NB115 270 Nm、NB142 510 Nm、NB180 990 Nm。5段（比 20）：NB042 20 Nm、NB060 55 Nm、NB090 150 Nm、NB115 310 Nm、NB142 610 Nm、NB180 1140 Nm。
最大加速トルク（TzR）：定格の1.8倍。非常停止トルク（T2N0）：定格の3倍。
定格入力回転数（n1N）：最大 5000 rpm（NB042/NB060）、最大 4000 rpm（NB090/NB115）、最大 3000 rpm（NB142/NB180）。最大入力回転数（n1s）：一部のNB042/NB060単段で最大10000 rpm、NB090/NB115で最大8000 rpm、NB142/NB180で最大6000 rpm。
バックラッシュクラス：P0 ≤1弧分（適用サイズ/比）、P1 ≤3弧分、P2 ≤5～7弧分。ねじり剛性：シリーズ・段数により約3.2～148 Nm/弧分の例あり。
最大ラジアル荷重（Fzr）例：NB042 980 N、NB060 1730 N、NB090 3250 N、NB115 7000 N、NB142 9600 N、NB180 14500 N。最大アキシャル荷重（Fza）例：NB042 490 N … NB180 7250 N。傾きモーメント例：NB042 25 Nm … NB180 970 Nm。
寿命：20000 時間（連続運転例 10000 時間）。効率：≥97%（単段 3～10 比）、≥94%（二段 15～100 比）。重量例：1段（3～10）：NB042 0.6 kg、NB060 1.3 kg、NB090 3.7 kg、NB115 7.8 kg、NB142 14.5 kg、NB180 29.0 kg。動作温度：−10 ～ 90 °C。潤滑：合成潤滑剤（工場充填）。保護等級：IP65。取付姿勢：任意。騒音（N1 = 3000 rpm、無負荷）：単段 ≤56～67 dB(A)（サイズに依存）、二段で最大 ≤67 dB(A)。
発注時の注意 / 備考
トルク、回転数、精度要件に基づき、サイズ、減速比、バックラッシュクラスを選定してください。型番は選択したシリーズ、段数およびオプションにより決まります。特殊仕様については、サイズ、比、バックラッシュクラス、取付詳細をお知らせください。
仕様（Technical specifications）
- シリーズ名称：NB series
- 対応サイズ：42、60、90、115、142、180
- 減速比範囲：3～100
- バックラッシュオプション：P0 ≤1 弧分；P1 ≤3 弧分；P2 ≤5～7 弧分
- 公称出力トルク：18～1140 Nm
- 最大加速トルク：1.8 × 公称
- 非常停止トルク：3 × 公称
- 定格入力回転数：最大 5000 rpm（機種により異なる）
- 最大入力回転数：一部単段で最大 10000 rpm
- ねじり剛性：約 3.2～148 Nm/弧分（例）
- 最大ラジアル力：最大 14500 N（NB180）
- 最大アキシャル力：最大 7250 N（NB180）
- 傾きモーメント：最大 970 Nm（NB180）
- 寿命：20000 時間
- 効率：≥97%（単段）、≥94%（二段）
- 重量範囲：約 0.6～33.0 kg（構成による）
- 動作温度：−10 ～ 90 °C
- 潤滑：合成潤滑剤
- 保護等級：IP65
- 取付：任意の姿勢
