傘歯車歯車減速機 NER series

ヘリカル直交軸10 - 20 Nm

製品概要

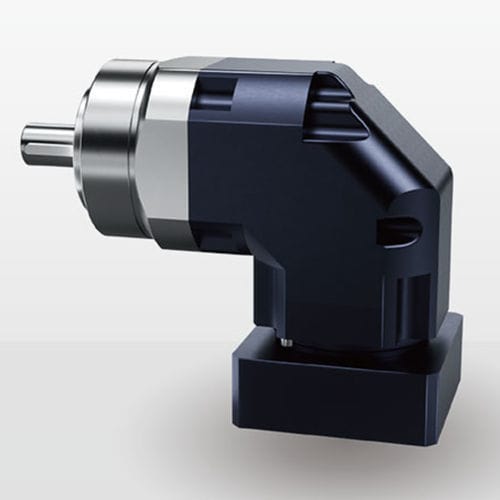

DESBOER NER Series は、汎用サーボおよび自動化用途向けに設計されたコスト効率の高い高精度直交プラネタリギアボックスです。高い位置決め精度と低騒音動作を兼ね備え、広い減速比レンジと四角通し軸のフランジにより機械への柔軟な組み付けが可能です。

モデルと一般データ

• モデルサイズ：50、70、90、120、155、203、235
• 減速比レンジ：3 - 200
• バックラッシュ選択：≤2 arcmin〜≤9 arcmin
• 公称出力トルク：13 - 1900 Nm

主な特長

• 摩擦を低減し効率を高める高精度オイルシール
• 保護等級 IP65、連続使用温度最大 90 °C
• 高精度ベアリングにより高いラジアルおよびアキシャル荷重容量を実現
• ヘリカルギアにより最適化された動力伝達、低騒音、高精度を実現
• 統合型プラネタリ設計によりねじり剛性と伝達効率を向上

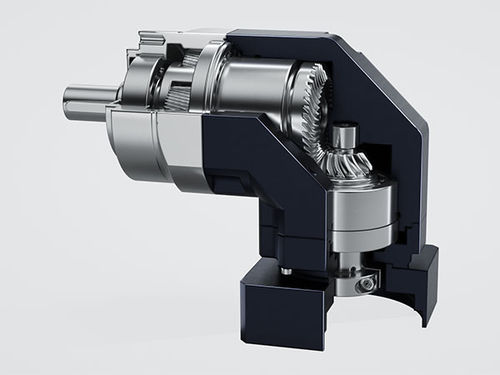

• ベベルギア（直交）ステージによりコンパクトな角度伝達で精度を確保

シリーズ寸法（抜粋）
シリーズ | NER050 | NER070 | NER090 | NER120 | NER155 | NER205 | NER235
中心間距離 X (mm) | 10 | 12.5 | 18 | 25.5 | 39.5 | 41 | 53.5
荷重点 Z (mm) | 25.5 | 30 | 43 | 55.5 | 63.5 | 76.5 | 96

選定性能データ（代表値）
最大ラジアル力 F2eB (N) 範囲 3~200 | 980 | 1,730 | 3,250 | 7,000 | 9,600 | 14,500 | 27,800
最大アキシャル力 F2aB (N) 範囲 3~200 | 490 | 865 | 1,625 | 3,500 | 4,800 | 7,250 | 13,900
傾動モーメント (Nm) 範囲 3~200 | 25 | 65 | 152 | 345 | 680 | 970 | 1,840
定格入力回転数 (rpm) 典型：最大 10,000 程度（最大値はモデルと減速比に依存）
耐用時間：20,000 時間（連続運転基準 10,000 時間）
効率：≥95%（典型範囲）、段数により拡張範囲で ≥92%
騒音レベル (N1 = 3000 rpm 無負荷) dB(A) 各サイズ | ≤61 | ≤63 | ≤65 | ≤68 | ≤70 | ≤72 | ≤74

注記
NER シリーズは、コンパクトな設計、高剛性、長寿命が求められるロボティクス、CNC 機械、自動化用途に最適化されています。モデル別の詳細な技術表（トルク、ラジアル/アキシャル力、回転慣性、重量、回転数、バックラッシュクラス等）は正確な選定のために用意されています。

技術仕様

• シリーズ名称：NER Series
• モデルサイズ：50、70、90、120、155、203、235
• 減速比レンジ：3 – 200
• バックラッシュクラス：超精密 P0、精密 P1、標準 P2（選択により ≤2 arcmin〜≤9 arcmin）
• 公称出力トルク範囲：13 – 1900 Nm
• 保護等級：IP65
• 使用温度範囲：-10 ～ 90 °C
• 潤滑：合成潤滑剤（工場充填 / 推奨合成潤滑剤）
• 効率：≥95%（典型）、拡張範囲で ≥92%（段数に依存）
• 寿命：20,000 時間（連続運転基準 10,000 時間）
• 騒音レベル（無負荷、3000 rpm）：モデルにより典型値最大 ≤74 dB(A)
• 代表的重量（1段、kg）：NER050 1.0; NER070 2.1; NER090 5.8; NER120 11.2; NER155 22.4; NER205 46.8; NER235 83.0
• 最大ラジアルおよびアキシャル力、傾動モーメントはモデルにより異なる：ラジアル最大 27,800 N (NER235)、アキシャル最大 13,900 N (NER235)
• 回転慣性および段別トルク表は選定用技術資料にて提供
• 取付姿勢：任意方向
