ヘリカル歯車減速機 NE seriesベベルヘリカル平行軸同心
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ヘリカル, ベベルヘリカル
- 軸方向
- 同心, 平行軸
- 軸構成
- キー付きシャフト
- トルク
- 200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 500 - 1000 Nm, 20 - 50 Nm
- 設置
- 振り子式
- 構造の特徴
- コンパクト
- 段数
- 一段, 2段
- 性能
- 精密, 高精度, 低反発, 高効率, 静音, メンテナンスフリー, ハイトルク, 高硬度
- 応用
- サーボ モーター用, 業務用, テキスタイル用, 医薬品用, ロボット工学用, 工作機械用, 自動装置用, 自動車用, 梱包機用, 溶接マシン用, 印刷機用, 医療機器用
- その他の特徴
- IP65, 軸受け付
- 回転速度
最少: 2,000 rpm
(12,566.3706 rad.min-1)最大: 10,000 rpm
(62,831.8531 rad.min-1)- 縮小率
最少: 3 unit
最大: 100 unit
- 重量
最少: 0.6 kg
(1.32 lb)最大: 60 kg
(132.28 lb)
詳細
製品概要

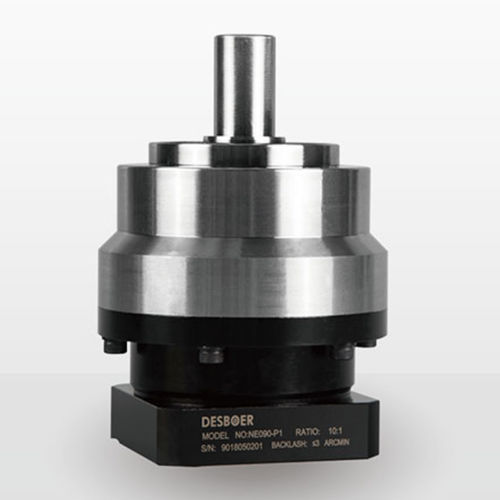

DESBOER NEシリーズは、産業用オートメーションのサーボモーター用途向けに設計された精密遊星歯車減速機です。高い位置決め精度と低騒音を両立し、幅広い減速比で多様なモーションコントロール要求に対応します。四角通し穴フランジの回転軸により、柔軟で信頼性の高い取付が可能です。
概要
モデルサイズ：NE050 / NE070 / NE090 / NE120 / NE155 / NE205 / NE235
減速比レンジ：3–100
バックラッシュ（遊び）選択：P0 (≤1 arcmin)、P1 (≤3 arcmin)、P2 (≤5–7 arcmin)
定格出力トルク：13–1900 Nm
保護等級：IP65
使用温度：-10 ~ 90 °C
潤滑：合成潤滑油
主な特長
発注 / 型番情報
シリーズ：DESBOER NEシリーズ。利用可能サイズ：NE050、NE070、NE090、NE120、NE155、NE205、NE235。発注時はサイズ、減速比、バックラッシュクラスを指定してください。
減速機技術仕様 — 寸法（抜粋）
中心距離 X (mm)：NE050 10 / NE070 12.5 / NE090 18 / NE120 25.5 / NE155 39.5 / NE205 41 / NE235 53.5
荷重点 Z (mm)：NE050 25.5 / NE070 30 / NE090 43 / NE120 55.5 / NE155 63.5 / NE205 76.5 / NE235 96
性能データ — 主要項目
定格出力トルク（例, Nm）：減速比 3 → NE070 50、NE090 120、NE120 190、NE155 320、NE205 550、NE235 1080。減速比 10 → 最大で1900 Nm（サイズにより異なる）。
最大加速トルク (T2BMax)：定格トルクの1.8倍。
非常停止トルク (T2NOT)：定格トルクの3倍。
定格入力回転数 (n1N)：小型で最大5000 rpm、機種と減速比により大型は低下。
最大入力回転数 (n1S)：小型で最大10000 rpm、機種依存で大型は低下。
バックラッシュ区分：P0 (≤1 arcmin)、P1 (≤3 arcmin)、P2 (≤5–7 arcmin)。
効率 (η)：≥97%（減速比 3–10）；≥94%（減速比 15–100）。
最大ラジアル力 F2rB (N) 例：NE050 980、NE070 1730、NE090 3250、NE120 7000、NE155 9600、NE205 14500、NE235 27800。
最大軸方向力 F2aB (N) 例：NE050 490、NE070 865、NE090 1625、NE120 3500、NE155 4800、NE205 7250、NE235 13900。
傾動モーメント (Nm) 例：NE050 25、NE070 65、NE090 152、NE120 345、NE155 680、NE205 970、NE235 1840。
使用寿命：20000 時間（連続運転の目安 10000 時間）。
騒音レベル (N1=3000 rpm, 無負荷) 例：≤56 / ≤58 / ≤60 / ≤63 / ≤65 / ≤67 / ≤70 dB(A)（サイズによる）。
重量例 (kg)：NE050 0.6、NE070 1.4、NE090 3.3、NE120 6.9、NE155 13.0、NE205 31.0、NE235 48.0。
使用温度：-10 ~ 90 °C。潤滑：合成。保護等級：IP65。取り付け方向：任意。
注意
力およびモーメント値は、特に記載がない場合は出力軸中心に100 rpmで作用する荷重を基準としています。
技術的仕様
DESBOER NEシリーズは、産業用オートメーションのサーボモーター用途向けに設計された精密遊星歯車減速機です。高い位置決め精度と低騒音を両立し、幅広い減速比で多様なモーションコントロール要求に対応します。四角通し穴フランジの回転軸により、柔軟で信頼性の高い取付が可能です。
概要
モデルサイズ：NE050 / NE070 / NE090 / NE120 / NE155 / NE205 / NE235
減速比レンジ：3–100
バックラッシュ（遊び）選択：P0 (≤1 arcmin)、P1 (≤3 arcmin)、P2 (≤5–7 arcmin)
定格出力トルク：13–1900 Nm
保護等級：IP65
使用温度：-10 ~ 90 °C
潤滑：合成潤滑油
主な特長
- モノブロックハウジング：偏芯低減、引張剛性およびねじり強度の向上。
- 高精度ベアリング：ラジアルおよびアキシャル荷重容量の向上で寿命延長に寄与。
- 高精度オイルシール：摩擦低減により効率向上；IP65で90 °Cまで連続運転可能。
- ヘリカルギア：動力伝達最適化、低騒音、噛み合い精度の向上。
- インテグレーテッドプラネタリ設計：ねじり剛性向上とコンパクトな出力密度。
発注 / 型番情報
シリーズ：DESBOER NEシリーズ。利用可能サイズ：NE050、NE070、NE090、NE120、NE155、NE205、NE235。発注時はサイズ、減速比、バックラッシュクラスを指定してください。
減速機技術仕様 — 寸法（抜粋）
中心距離 X (mm)：NE050 10 / NE070 12.5 / NE090 18 / NE120 25.5 / NE155 39.5 / NE205 41 / NE235 53.5
荷重点 Z (mm)：NE050 25.5 / NE070 30 / NE090 43 / NE120 55.5 / NE155 63.5 / NE205 76.5 / NE235 96
性能データ — 主要項目
定格出力トルク（例, Nm）：減速比 3 → NE070 50、NE090 120、NE120 190、NE155 320、NE205 550、NE235 1080。減速比 10 → 最大で1900 Nm（サイズにより異なる）。
最大加速トルク (T2BMax)：定格トルクの1.8倍。
非常停止トルク (T2NOT)：定格トルクの3倍。
定格入力回転数 (n1N)：小型で最大5000 rpm、機種と減速比により大型は低下。
最大入力回転数 (n1S)：小型で最大10000 rpm、機種依存で大型は低下。
バックラッシュ区分：P0 (≤1 arcmin)、P1 (≤3 arcmin)、P2 (≤5–7 arcmin)。
効率 (η)：≥97%（減速比 3–10）；≥94%（減速比 15–100）。
最大ラジアル力 F2rB (N) 例：NE050 980、NE070 1730、NE090 3250、NE120 7000、NE155 9600、NE205 14500、NE235 27800。
最大軸方向力 F2aB (N) 例：NE050 490、NE070 865、NE090 1625、NE120 3500、NE155 4800、NE205 7250、NE235 13900。
傾動モーメント (Nm) 例：NE050 25、NE070 65、NE090 152、NE120 345、NE155 680、NE205 970、NE235 1840。
使用寿命：20000 時間（連続運転の目安 10000 時間）。
騒音レベル (N1=3000 rpm, 無負荷) 例：≤56 / ≤58 / ≤60 / ≤63 / ≤65 / ≤67 / ≤70 dB(A)（サイズによる）。
重量例 (kg)：NE050 0.6、NE070 1.4、NE090 3.3、NE120 6.9、NE155 13.0、NE205 31.0、NE235 48.0。
使用温度：-10 ~ 90 °C。潤滑：合成。保護等級：IP65。取り付け方向：任意。
注意
力およびモーメント値は、特に記載がない場合は出力軸中心に100 rpmで作用する荷重を基準としています。
技術的仕様
- ブランド：DESBOER
- 商品名：NE series
- モデルサイズ：NE050、NE070、NE090、NE120、NE155、NE205、NE235
- 減速比範囲：3–100
- バックラッシュオプション：P0 (≤1 arcmin)、P1 (≤3 arcmin)、P2 (≤5–7 arcmin)
- 定格出力トルク：13–1900 Nm
- 効率：≥97%（3–10）、≥94%（15–100）
- 保護等級：IP65
- 使用温度：-10 ~ 90 °C
- 潤滑：合成潤滑油
- 重量範囲（例）：0.6–48.0 kg
- 使用寿命：20000 時間（連続 10000 時間）
