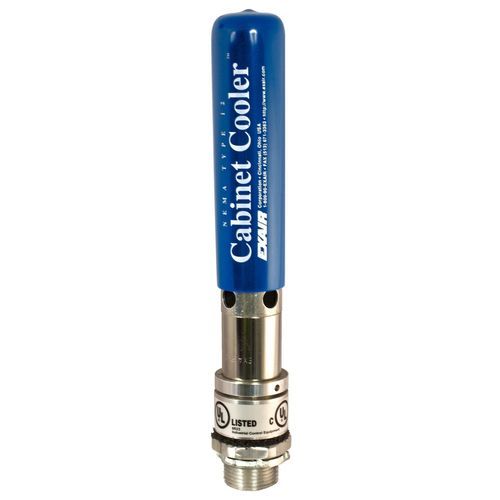

サイドマウント電気キャビネット用エアコン Model 4350

縦型コンパクト産業用

概要
EXAIRのNEMA 12 (IP54) Cabinet Coolerシステムは、液体や腐食性物質が存在しない工業用電子キャビネット向けに、防塵・耐油性の冷却を提供します。サーモスタット制御モデル（工場設定95°F / 35°C）は、内部温度が設定値に近づいたときのみ冷却を作動させ、圧縮空気を節約します。コンパクトな本体は標準の電気ノックアウトに取り付けられ、エンクロージャのNEMA等級を維持します。すべてのユニットはUL認定およびCE適合です。冷却は可動部のない渦流管（バイパス）によって生成されます。

用途

• プログラマブルロジックコントローラ（PLC）および制御盤
• モーターコントロールセンターおよびリレーパネル
• NC/CNCエンクロージャおよびレーザーハウジング
• コンピュータおよび電子機器キャビネット
• CCTVカメラハウジング
• モジュラー制御センターおよびラインキャビネット

利点

• 導入・運用コストが低い
• コンパクトで短時間で設置可能
• 冷却能力範囲：モデルにより275–5,600 Btu/h（80–1,641 W）
• NEMA 12の保護を維持（IP54）し、ほこりや汚れから保護
• 可動部がないためメンテナンスが少ない
• CFC不使用；オプションのサイレンサーで静音化可能
• エンクロージャ内部の空気処理用ファンやフィルターを不要にする

標準装備
サーモスタット制御システムは以下を含みます：Cabinet Cooler（渦流管式）、ソレノイドバルブ、調整可能なサーモスタット（工場設定95°F / 35°C）、5ミクロン自動排水フィルター/セパレータ、および冷気配管キット（チューブ、クリップ、継手）によりホットスポットへ冷気を供給します。複数電圧および制御構成が利用可能です。ユニットはUL認定およびCE適合です。

モデル（NEMA 12、サーモスタット制御）— 型番 / Btu/h (W)
4304 / 275 (80)
4308 / 550 (162)
4315 / 1,000 (293)
4325 / 1,700 (498)
4330 / 2,000 (586)
4340 / 2,800 (821)
4350 / 3,400 (997)
4360 / 4,000 (1,171)
4370 / 4,800 (1,406)
4380 / 5,600 (1,641)

性能概要
公表値は供給圧100 PSIG（6.9 BAR）を基準としています。典型的な冷却は供給空気温度に対して約54°F（30°C）の低下を生みます。入口温度の上昇や入口圧の低下は冷却能力を低下させます。騒音レベルはモデルにより異なり（約59–79 dBA）、小型モデルではオプションのサイレンサーで低減可能です。

ろ過および冷気配分
5ミクロン自動排水フィルター/セパレータを装備し、水分や汚れを除去します。給気に油が含まれる場合は、油除去のためのコアレッセントフィルターを推奨します。冷気配分キットにはチューブ、クリップ、継手が含まれ、エンクロージャ内の重要箇所へ冷気を循環／配分します。

電子温度制御（ETC）
オプションのデジタルETCは、LED表示と熱電対フィードバックによる精密な内部温度制御を提供し、設定温度を超えると付属のソレノイドを作動させます。ETCは複数電圧で利用可能で、RoHS／CE適合です。

モデル／オプション概要
サーモスタット制御シリーズ：4304–4380（各種電圧およびETCオプション）。連続運転シリーズ：4204–4280。高温対応、NHP、デュアルおよびサイドマウントキットなどのオプションあり。

技術仕様

• シリーズ：NEMA 12 Cabinet Coolerシステム（サーモスタット制御タイプ）
• サーモスタット工場設定：95°F（35°C）
• 冷却能力：モデルにより275–5,600 Btu/h（80–1,641 W）
• 典型的冷却差：100 PSIG（6.9 BAR）で約54°F（30°C）の低下
• 公表能力の基準供給圧：100 PSIG（6.9 BAR）
• フィルター：5ミクロン自動排水セパレータ付属
• 電源／ソレノイド：複数電圧（120 VAC、240 VAC、24 VDC等）
• 認証：UL Listed、CE適合
• 取り付け：標準ノックアウト（1-1/2 NPS）へ取付け；サイドマウントキットあり
• 材質：NEMA 12 耐腐食構造；一部モデルは NEMA 4/4X およびステンレスオプションあり
• メンテナンス：可動部なし — 渦流管方式
• 騒音レベル：約59–79 dBA（モデルおよびサイレンサーオプションにより異なる）
• 冷気配布キット（チューブ、クリップ、継手）付属
• 典型表示SKU：P4308；製品ID例：10558
