サイドマウント電気キャビネット用エアコン Model 4730SS

縦型コンパクト産業用

概要

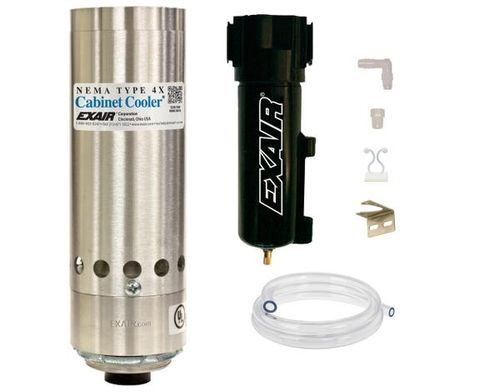

Cabinet Cooler® システムは、圧縮空気と渦管（ボルテックスチューブ）を用いて電子制御盤を冷却・パージします。渦管は可動部がなく冷気を発生します。NEMA 4X（IP66）ユニットは防塵・耐油・耐噴流・耐腐食で屋内外使用に適します。NEMA 4Xモデルは渦管および筐体排気に低圧逃し弁を備え、クーラー停止時には閉じて筐体の密閉性を保ちます。連続運転システムには Cabinet Cooler、本体用冷気配管キット、5 µm 自動ドレンフィルタが含まれます。UL 登録および CE 適合です。

用途

• プログラム可能コントローラ
• ライン制御盤
• モータコントロールセンタ
• リレーパネル
• NC/CNC システム
• モジュラー制御センタ
• CCTV カメラ
• コンピュータキャビネット
• レーザーハウジング冷却
• 電子はかり

主な特長

• 洗浄環境や腐食性環境に対応する耐食性ステンレス製構造
• コンパクト設計。標準電気ノックアウトに取付け可能
• 冷却能力 275 Btu/h（80 W）〜5,600 Btu/h（1,641 W）
• 可動部無しにより保守負荷を低減
• 騒音低減用のオプション冷却マフラー
• ソレノイド/サーモスタットや ETC™ による温度制御オプション
• パージ中も NEMA 4X の筐体性能を維持
• 5 µm 自動ドレンフィルタを標準搭載。圧縮空気中に油が含まれる場合は油除去用コアレッセングフィルタを推奨

モデル - NEMA 4X (IP66) Cabinet Cooler Systems - Type 303 ステンレス, 連続運転
4704SS | 275 Btu/h (80 W)
4708SS | 550 Btu/h (162 W)
4715SS | 1,000 Btu/h (293 W)
4725SS | 1,700 Btu/h (498 W)
4730SS | 2,000 Btu/h (586 W)
4740SS | 2,800 Btu/h (821 W)
4750SS | 3,400 Btu/h (997 W)
4760SS | 4,000 Btu/h (1,171 W)
4770SS | 4,800 Btu/h (1,406 W)
4780SS | 5,600 Btu/h (1,641 W)

モデル - NEMA 4X (IP66) Cabinet Cooler Systems - Type 316 ステンレス, 連続運転
4704SS-316 | 275 Btu/h (80 W)
4708SS-316 | 550 Btu/h (162 W)
4715SS-316 | 1,000 Btu/h (293 W)
4725SS-316 | 1,700 Btu/h (498 W)
4730SS-316 | 2,000 Btu/h (586 W)
4740SS-316 | 2,800 Btu/h (821 W)
4750SS-316 | 3,400 Btu/h (997 W)
4760SS-316 | 4,000 Btu/h (1,171 W)
4770SS-316 | 4,800 Btu/h (1,406 W)
4780SS-316 | 5,600 Btu/h (1,641 W)

性能（NEMA 4X Type 303/316 ステンレス 連続運転）
4704SS, 4704SS-316 | 275 Btu/h | 80 W | 59 dBA*
4708SS, 4708SS-316 | 550 Btu/h | 162 W | 67 dBA*
4715SS, 4715SS-316 | 1,000 Btu/h | 293 W | 73 dBA
4725SS, 4725SS-316 | 1,700 Btu/h | 498 W | 80 dBA
4730SS, 4730SS-316 | 2,000 Btu/h | 586 W | 80 dBA
4740SS, 4740SS-316 | 2,800 Btu/h | 821 W | 82 dBA
4750SS, 4750SS-316 | 3,400 Btu/h | 997 W | 84 dBA
4760SS, 4760SS-316 | 4,000 Btu/h | 1,171 W | 84 dBA
4770SS, 4770SS-316 | 4,800 Btu/h | 1,406 W | 84 dBA
4780SS, 4780SS-316 | 5,600 Btu/h | 1,641 W | 85 dBA
*オプションのコールドマフラー装着時。冷却能力は 100 PSIG（6.9 BAR）供給圧での値。

その他の技術情報

• 動作原理：圧縮空気が Cabinet Cooler® の渦管に入り、熱流と冷流に分離します。熱気は（消音）排気され、冷気は配管キットを介して筐体へ供給され、外気の侵入を許さずに筐体を冷却・パージします。
• ろ過：システムは 5 µm の自動ドレン水・ゴミフィルタを含みます。圧縮空気に油が含まれる場合はコアレッセング（油除去）フィルタを推奨します。
• 冷気配管キット：柔軟なビニールチューブ、チューブコネクタ、粘着クリップを含み、冷気をホットスポットへ導きます。
• 湿度：連続運転時、密閉筐体内の相対湿度は約45%で凝縮は発生しません。
• 入口空気温度と性能：100 PSIG（6.9 BAR）供給で供給空気温度から約54°F（30°C）の低下を提供します。入口温度上昇や供給圧低下は冷却能力を低下させます。
• 取付け：穴あけまたは標準電気ノックアウトから取付け。NEMA 4/4X ユニットは垂直取付けが必要；スペース制約向けのサイドマウントキットもあり、NEMA 等級を維持します。
• 制御：サーモスタットとソレノイドの組合せ（出荷時サーモスタット設定 95°F / 35°C）や ETC™ による正確な内部温度制御のオプションがあります。

技術仕様

• NEMA 等級：NEMA 4X (IP66) — 防塵、耐油、耐飛沫、耐腐食、屋内/屋外使用。
• 構造材料：Type 303 および Type 316 ステンレスの選択肢。
• 冷却能力：モデルにより 275 Btu/h (80 W) 〜 5,600 Btu/h (1,641 W)。
• 冷気の発生源：渦管（可動部なし）。
• 典型的な冷気差：渦管により最大約16°F（約9°C）；100 PSIG 供給時の典型的な温度低下約54°F（30°C）。
• 含まれるもの（連続運転システム）：Cabinet Cooler®、冷気配管キット、5 µm 自動ドレンフィルタ。
• 認証：UL Listed、CE 適合。
• ページに表示される例 SKU：P4708SS（BTU/hr、ソレノイド/ETC アップグレード、電圧、材料、高温または NHP、渦管容量、空気入口、フィルタ等のオプションで構成可能）。
