縦型電気キャビネット用エアコン Model HT4730SS-316

コンパクト産業用高温用

説明

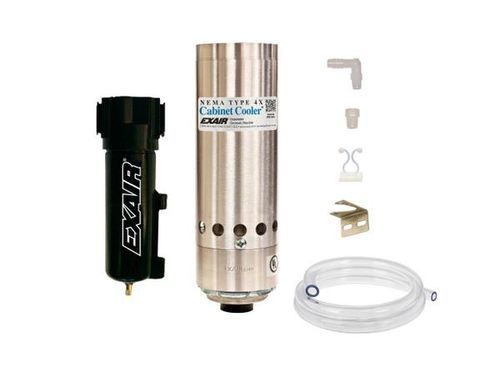

EXAIRのNEMA 4X (IP66) 高温用 Cabinet Cooler® システムは、周囲温度125°F〜200°F（52°C〜93°C）の環境での制御盤冷却を提供します。食品用途や腐食環境向けにType 303またはType 316ステンレス製で構成され、連続運転タイプはCabinet Cooler、本体への冷気配管キット、5ミクロン自動ドレンフィルターを含みます。すべてのユニットはUL認定およびCE準拠です。Cabinet Coolerは渦流管（ボルテックスチューブ）を用いて圧縮空気から可動部なしで冷気を発生させ、標準の電気ノックアウト孔から数分で取り付け可能です。NEMA 4Xの連続運転システムは、常時の冷却と正圧パージが必要な場合に推奨されます。

用途

• プログラマブルコントローラ
• ライン制御盤
• モータ制御センタ
• リレーパネル
• NC/CNCシステム
• モジュラー制御センタ
• CCTVカメラ
• コンピュータキャビネット
• レーザー筐体
• 電子計量器

利点

• 低運用コスト
• コンパクトで簡単に設置可能
• 最大5,600 Btu/hr（1,641 W）までの冷却能力
• 静音動作（機種による）
• NEMA 4の保護性能を維持（IP66）
• 筐体内の温度・湿度を安定化
• フロン類不使用、可動部なし — メンテナンスが少ない
• 標準の電気ノックアウト孔に取付可能
• 誤作動や熱損傷、回路ドリフトを防止
• ファンや室内空気フィルタを不要化

モデル（抜粋）
NEMA 4X (IP66) 高温 Cabinet Cooler システム - Type 303 ステンレス
Model | Btu/hr. (Watts)
HT4715SS | 1,000 (293)
HT4725SS | 1,700 (498)
HT4730SS | 2,000 (586)
HT4740SS | 2,800 (821)
HT4750SS | 3,400 (997)
HT4760SS | 4,000 (1,171)
HT4770SS | 4,800 (1,406)
HT4780SS | 5,600 (1,641)

NEMA 4X (IP66) 高温 Cabinet Cooler システム - Type 316 ステンレス
Model | Btu/hr. (Watts)
HT4715SS-316 | 1,000 (293)
HT4725SS-316 | 1,700 (498)
HT4730SS-316 | 2,000 (586)
HT4740SS-316 | 2,800 (821)
HT4750SS-316 | 3,400 (997)
HT4760SS-316 | 4,000 (1,171)
HT4770SS-316 | 4,800 (1,406)
HT4780SS-316 | 5,600 (1,641)

性能概要
冷却能力は100 PSIG（6.9 BAR）の供給圧で評価されています。騒音レベルは機種により異なります（例：HT4715SS ≈ 73 dBA、HT4725SS ≈ 80 dBA、HT4780SS ≈ 85 dBA）。連続運転システムにはクーラー、フィルターセパレータ、冷気配管キットが含まれます。サーモスタット制御システムにはサーモスタット、ソレノイドバルブ、指定時にはElectronic Temperature Control（ETC™）が含まれます。

アクセサリとオプション
上部/側面のスペースが限られる取付箇所向けのサイドマウントキット；冷気配管キット（チューブ、クリップ、継手）；5ミクロン自動ドレン水・異物フィルター標準；圧縮空気中に油が含まれる場合はコアレッセント（油除去）フィルターを推奨；ソレノイド弁およびETC™はアップグレードとして利用可能。

動作原理
圧縮空気が渦流管式のCabinet Coolerに入り、熱流と冷流に分離されます。冷気は冷気配管キットを通じて筐体内に供給され、熱気は排出されます。システムは筐体を冷却し、外気の侵入を防ぐためのわずかな正圧パージを提供します。

技術仕様

• シリーズ：NEMA 4X Cabinet Cooler® Systems（高温、連続運転）
• Brand: EXAIR
• 周囲動作範囲：125°F〜200°F（52°C〜93°C）高温モデル
• 材質：Type 303 または Type 316 ステンレス（NEMA 4X 耐腐食構造）
• 冷却能力：機種により1,000〜5,600 Btu/hr（293〜1,641 W）
• 能力評価：100 PSIG（6.9 BAR）供給圧
• 典型的な冷気温度低下：供給空気より約54°F（30°C）低い（100 PSIG時）
• 騒音レベル：機種依存（約73–85 dBA）
• ろ過：5ミクロン自動ドレンフィルター標準；油がある場合はコアレッセントフィルター推奨
• 制御オプション：連続運転またはサーモスタット制御（ETC™利用可）
• サーモスタット工場設定（サーモ式）：95°F（35°C）
• 取付：標準の電気ノックアウト孔へ取付；サイドマウントキット利用可（NEMA等級を維持）
• 規格：UL ListedおよびCE準拠
• 保証：メーカーによる5年保証（メーカー表記）
• 典型的なシステム構成（連続）：Cabinet Cooler、冷気配管キット、フィルターセパレータ
