縦型電気キャビネット用エアコン Model 4840

コンパクト情報処理施設用産業用

製品説明 NEMA 4 (IP66) サーモスタット制御システムは、筐体内部の温度が設定値に近づいたときのみ Cabinet Cooler® を作動させ、効率的な筐体冷却とパージを実現します。これらのシステムは渦管（バーノースク）を使用して圧縮空気から可動部のない冷気を生成し、5ミクロン自動排水の水・異物フィルターセパレータと、冷気を循環またはホットスポットへ誘導する冷気配管キットを含みます。ユニットはUL認定およびCE準拠です。

用途

• プログラム可能コントローラ
• ライン制御盤
• モーターコントロールセンタ
• リレーパネル
• NC/CNCシステム
• モジュール式制御センタ
• CCTVカメラ
• コンピュータキャビネット
• 冷却レーザーハウジング
• 電子秤

利点

• 低コスト
• コンパクト設計
• 最大5,600 Btu/hr (1,641 W) の冷却能力
• 静音動作
• 迅速な取り付け（標準電気ノックアウトを通して取付け）
• NEMA 4 の保護保持（IP66）
• フロン類無し、可動部無し（メンテナンス不要）
• 筐体内の温度・湿度を安定化
• 汚染空気を取り込むファンやフィルタを不要にする

機種（サーモスタット制御） - NEMA 4 (IP66)
Model | Btu/hr. (Watts)
4804 | 275 (80)
4808 | 550 (162)
4815 | 1,000 (293)
4825 | 1,700 (498)
4830 | 2,000 (586)
4840 | 2,800 (821)
4850 | 3,400 (997)
4860 | 4,000 (1,171)
4870 | 4,800 (1,406)
4880 | 5,600 (1,641)

機種（サーモスタット制御） - 240V バリアント
4804-240 | 275 (80)
4808-240 | 550 (162)
4815-240 | 1,000 (293)
4825-240 | 1,700 (498)
4830-240 | 2,000 (586)
4840-240 | 2,800 (821)
4850-240 | 3,400 (997)
4860-240 | 4,000 (1,171)
4870-240 | 4,800 (1,406)
4880-240 | 5,600 (1,641)

機種（サーモスタット制御） - 24VDC バリアント
4804-24VDC | 275 (80)
4808-24VDC | 550 (162)
4815-24VDC | 1,000 (293)
4825-24VDC | 1,700 (498)
4830-24VDC | 2,000 (586)
4840-24VDC | 2,800 (821)
4850-24VDC | 3,400 (997)
4860-24VDC | 4,000 (1,171)
4870-24VDC | 4,800 (1,406)
4880-24VDC | 5,600 (1,641)

性能（概要）
モデル群 | Btu/hr. | Watts | 騒音レベル (dBA)
4804（およびバリアント） | 275 | 80 | 59*
4808（およびバリアント） | 550 | 162 | 67*
4815（およびバリアント） | 1,000 | 293 | 73
4825（およびバリアント） | 1,700 | 498 | 80
4830（およびバリアント） | 2,000 | 586 | 80
4840（およびバリアント） | 2,800 | 821 | 82
4850（およびバリアント） | 3,400 | 997 | 84
4860（およびバリアント） | 4,000 | 1,171 | 84
4870（およびバリアント） | 4,800 | 1,406 | 84
4880（およびバリアント） | 5,600 | 1,641 | 85
*オプションのコールドマフラー装着時。冷却能力は供給圧100 PSIG (6.9 BAR)で測定。

仕組み 圧縮空気が渦管で駆動される Cabinet Cooler® に入り、熱い流れと冷たい流れに分離されます。熱気は消音され排出され、冷気は冷気配管キットを通じて筐体内に導かれます。置換された熱気は筐体の排気から大気へ放出され、外気を取り込むことなく冷却とパージを同時に実行します。

その他の詳細

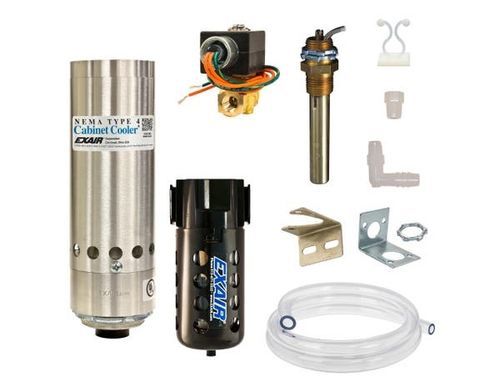

• 付属品：クーラー、ソレノイド弁とサーモスタット（サーモスタット制御システムの場合）、5ミクロン自動排水フィルター/セパレータ、冷気配管キット。
• サーモスタット：工場出荷時設定 95°F (35°C)、筐体内で通常 ±2°F (1°C) 程度の制御精度。
• 材質：アルミニウム製本体、渦管は303ステンレス製（NEMA 4ユニット）。腐食性環境向けにNEMA 4Xバリアントはステンレス製。
• 取付：ドリル穴または標準電気ノックアウトを通して取り付け可能。必要な場合はNEMA等級を維持するためのサイドマウントキットあり。
• 冷却性能：供給空気80 PSIG (5.5 BAR)で約54°F (30°C)の温度低下を実現。入口温度の上昇や入口圧力の低下により冷却能力は低下。
• 濾過：標準は5ミクロン自動排水の水・異物フィルター。圧縮空気に油が含まれる場合は、コアレッセント（油除去）フィルターの追加を推奨。
• 冷気配管キット：ビニールチューブ、クリップ、継手で冷気を循環やホットスポットに誘導。
• ETC（電子温度制御）：オプションのデジタルETCは精密制御、内部温度のLED表示、設定値超過時にソレノイドを作動させます。ETCユニットはRoHSおよびCE準拠です。

仕様 / 技術情報

• シリーズ名：NEMA 4 Cabinet Cooler® Systems（サーモスタット制御）
• 製造元 / ブランド：EXAIR
• 代表的なモデル群：4804, 4808, 4815, 4825, 4830, 4840, 4850, 4860, 4870, 4880（および -240, -24VDC, -ETC 変種）
• 冷却能力範囲：275～5,600 Btu/hr (80～1,641 W)
• 標準騒音レベル：モデルおよびオプションにより 59–85 dBA（コールドマフラー装着で一部低減）
• 工場出荷時サーモスタット設定：95°F (35°C)；制御精度 ±2°F (1°C) 程度
• 公表容量の基準圧力：100 PSIG (6.9 BAR)；80 PSIG (5.5 BAR) 時の典型的温度低下 約54°F (30°C)
• 標準濾過：5ミクロン自動排水の水・異物フィルターセパレータ
• 材質：アルミニウム本体；渦管は303ステンレス；4X変種は腐食環境向けのステンレス使用
• 認証 / 準拠：UL Listed および CE compliant
• 冷気配管キット（チューブ、クリップ、継手）を含む
• 取付：標準電気ノックアウトまたはドリル穴；NEMA等級を維持するためのサイドマウントキットあり
• ETCオプション：内部熱電対、LED表示、プッシュボタンで設定するデジタルETC；レトロフィットまたは組込構成で利用可能
