縦型電気キャビネット用エアコン Model NHP4840

コンパクト産業用屋外用

概要

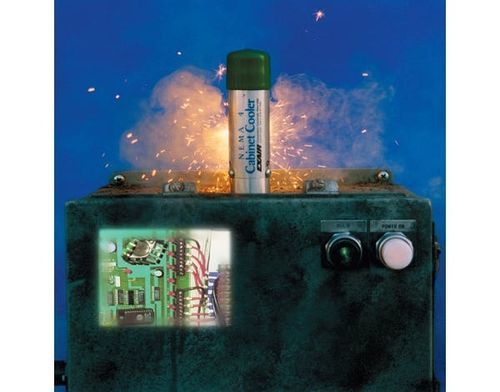

NHP（Non-Hazardous Purge）NEMA 4 キャビネットクーラー Cabinet Cooler® システムは、筐体内部にわずかな正圧を保ち、小さな隙間からの異物侵入を防ぎます。サーモスタット制御タイプは、内部温度が設定値（出荷時設定95°F / 35°C）に近づいたときのみ冷却を作動させ、圧縮空気の消費を抑えます。Cabinet Cooler は渦管（ボルテックスチューブ）を用いて可動部なしで圧縮空気から冷気を生成し、標準の電気ノックアウト穴から短時間で取り付けられます。NEMA 4（IP66）モデルは防塵・防油・耐スプラッシュで、屋内外両用です。

用途

• プログラマブルコントローラ
• ライン制御盤
• モーターコントロールセンター
• リレーパネル
• NC/CNC システム
• モジュラー制御センター
• CCTV カメラ
• コンピュータキャビネット
• レーザー筐体
• 電子はかり

メリット

• 低コストで簡単に導入可能
• コンパクトで標準ノックアウトに取付け可能
• 冷却能力275〜5,600 Btu/hr（80〜1,641 W）
• サーモスタット制御により空気消費を削減
• 可動部がなく静音運転
• NEMA 4（IP66）構造を維持
• 筐体内部の温湿度を安定化
• CFC不使用、可動部なしで保守負担が少ない
• 誤動作や熱による故障を防止
• 室内空調、ファン、フィルタの不要化
• ウォッシュダウン耐性を提供

モデル（NEMA 4 非危険場所パージ、サーモスタット制御 — 120V）
モデル — Btu/hr（W）
NHP4804 — 275 (80)
NHP4808 — 550 (162)
NHP4815 — 1,000 (293)
NHP4825 — 1,700 (498)
NHP4830 — 2,000 (586)
NHP4840 — 2,800 (821)
NHP4850 — 3,400 (997)
NHP4860 — 4,000 (1,171)
NHP4870 — 4,800 (1,406)
NHP4880 — 5,600 (1,641)

モデル（NEMA 4 非危険場所パージ、サーモスタット制御 — 240V）
モデル — Btu/hr（W）
NHP4804-240 — 275 (80)
NHP4808-240 — 550 (162)
NHP4815-240 — 1,000 (293)
NHP4825-240 — 1,700 (498)
NHP4830-240 — 2,000 (586)
NHP4840-240 — 2,800 (821)
NHP4850-240 — 3,400 (997)
NHP4860-240 — 4,000 (1,171)
NHP4870-240 — 4,800 (1,406)
NHP4880-240 — 5,600 (1,641)

性能（抜粋）
抜粋性能（供給100 PSIG / 6.9 BAR）:
モデル — Btu/hr — W — 騒音レベル（dBA）
NHP4804 / NHP4804-240 — 275 — 80 — 59*
NHP4808 / NHP4808-240 — 550 — 162 — 67*
NHP4815 / NHP4815-240 — 1,000 — 293 — 73
NHP4825 / NHP4825-240 — 1,700 — 498 — 80
NHP4830 / NHP4830-240 — 2,000 — 586 — 80
NHP4840 / NHP4840-240 — 2,800 — 821 — 82
NHP4850 / NHP4850-240 — 3,400 — 997 — 84
NHP4860 / NHP4860-240 — 4,000 — 1,171 — 84
NHP4870 / NHP4870-240 — 4,800 — 1,406 — 84
NHP4880 / NHP4880-240 — 5,600 — 1,641 — 85
*オプションのコールドマフラー装着時。

付属品
サイドマウントキットは、上部スペースが限られる場合に筐体側面へ取り付けるためのキットです。NEMA 4 および 4X のサイドマウントキットは筐体の等級を保持し、標準の 1-1/2 NPS ノックアウト穴に取り付けます。NEMA 12 用はアルミ製、NEMA 4/4X 用は 303 または 316 ステンレス製です。

動作原理
圧縮空気は Cabinet Cooler 内の渦管に入り、熱流と冷流に分かれます。冷気は冷気配管キットを通じて筐体内に供給され、熱気は消音されて排出されます。わずかな正圧により外気の侵入を防ぎます。

その他の製品情報

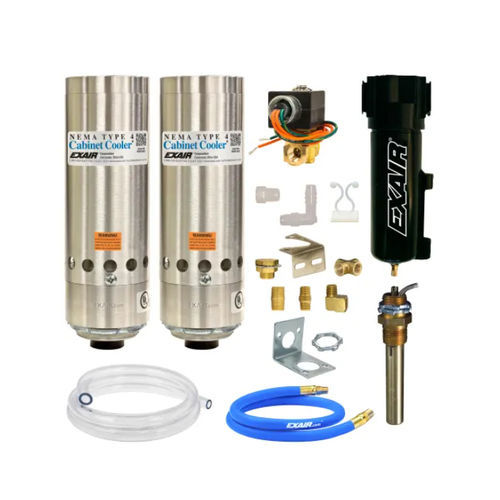

サーモスタット制御システムには、クーラー、ソレノイド弁、サーモスタット（工場設定95°F / 35°C、調整可）、フィルターセパレータ、冷気配管キットが含まれます。連続運転システムにはクーラー、フィルターセパレータ、配管キットが含まれます。電子温度制御（ETC）ユニットは、精密なデジタル温度制御と筐体内温度の表示を提供します。Cabinet Cooler システムには 5 ミクロンの自動ドレン式水・ゴミフィルターが含まれます。圧縮空気に油分がある場合はコアレッシングフィルターを推奨します。

仕様

• シリーズ: NHP (Non-Hazardous Purge) — NEMA 4 (IP66)
• 冷却能力: 275〜5,600 Btu/hr (80〜1,641 W)
• サーモスタット: 工場設定 95°F (35°C)、調整可能
• 典型的な温度低下: 供給空気に対して約 54°F (30°C) の低下（100 PSIG / 6.9 BAR）
• 騒音レベル: モデルおよびオプションにより約 59–85 dBA
• 構造: アルミ製本体、ステンレス製渦管
• ろ過: 5 ミクロン自動ドレン水・ゴミフィルター付属；油分がある場合はコアレッシングフィルター推奨
• コントロール: 複数電圧対応のソレノイド弁；ETC デジタル制御あり
• 取付: 標準ノックアウト穴に取り付け；サイドマウントキットあり
• 可動部なし（渦管）— 保守最小限
• 認証: UL Listed、CE 準拠
• 継続的な正圧パージにより異物侵入を防止
