サイドマウント電気キャビネット用エアコン HT4350 series

縦型コンパクト産業用

概要
125°F～200°F（52°C～93°C）の周囲温度に対応するNEMA 12高温用 Cabinet Cooler® システム（サーモスタット制御）。サーモスタット制御ユニットは工場出荷時に95°F（35°C）に設定された調整可能なサーモスタットを含み、内部温度が設定値に近づいたときのみ冷却を起動します。EXAIR Cabinet Cooler® は渦管（ボルテックスチューブ）を使用して、可動部なしで圧縮空気から冷気を生成します。標準の電気ノックアウト穴から短時間で取り付け可能です。全モデルUL認定およびCE適合です。

用途

• プログラマブルコントローラ
• ライン制御盤
• モータコントロールセンタ
• リレーパネル
• NC／CNCシステム
• モジュラー制御センタ
• CCTVカメラ
• コンピュータキャビネット
• 冷却レーザーハウジング
• 電子はかり

利点

• 周囲温度200°Fまで使用可能
• 低コストソリューション
• コンパクトな設計
• 最大5,600 Btu/hr（1,641 W）までの冷却能力
• 静音動作（オプションのコールドマフラーあり）
• 標準ノックアウト穴から数分で取り付け可能
• NEMA 12の保護（IP54）を維持
• 筐体内の温度・湿度を安定化
• CFC不使用
• 可動部なしでメンテナンス不要
• 外気取り入れを不要にし、ファンやフィルタを排除
• 誤動作や熱害を防止
• 生産ロスや回路ドリフトを低減
• 塵埃や汚れから電子機器を保護

型式 — NEMA 12 (IP54) 高温用 Cabinet Cooler® システム、サーモスタット制御

• HT4315 | 1,000 Btu/hr (293 Watts)
• HT4325 | 1,700 Btu/hr (498 Watts)
• HT4330 | 2,000 Btu/hr (586 Watts)
• HT4340 | 2,800 Btu/hr (821 Watts)
• HT4350 | 3,400 Btu/hr (997 Watts)
• HT4360 | 4,000 Btu/hr (1,171 Watts)
• HT4370 | 4,800 Btu/hr (1,406 Watts)
• HT4380 | 5,600 Btu/hr (1,641 Watts)

型式 — NEMA 4 (IP66) 高温用 Cabinet Cooler® システム、サーモスタット制御（240V）

• HT4315-240 | 1,000 Btu/hr (293 Watts)
• HT4325-240 | 1,700 Btu/hr (498 Watts)
• HT4330-240 | 2,000 Btu/hr (586 Watts)
• HT4340-240 | 2,800 Btu/hr (821 Watts)
• HT4350-240 | 3,400 Btu/hr (997 Watts)
• HT4360-240 | 4,000 Btu/hr (1,171 Watts)
• HT4370-240 | 4,800 Btu/hr (1,406 Watts)
• HT4380-240 | 5,600 Btu/hr (1,641 Watts)

型式 — NEMA 4 (IP66) 高温用 Cabinet Cooler® システム、サーモスタット制御（24VDC）

• HT4315-24VDC | 1,000 Btu/hr (293 Watts)
• HT4325-24VDC | 1,700 Btu/hr (498 Watts)
• HT4330-24VDC | 2,000 Btu/hr (586 Watts)
• HT4340-24VDC | 2,800 Btu/hr (821 Watts)
• HT4350-24VDC | 3,400 Btu/hr (997 Watts)
• HT4360-24VDC | 4,000 Btu/hr (1,171 Watts)
• HT4370-24VDC | 4,800 Btu/hr (1,406 Watts)
• HT4380-24VDC | 5,600 Btu/hr (1,641 Watts)

性能（サーモスタット付 NEMA 12 HT Cabinet Cooler）

• HT4315, HT4315-240, HT4315-24VDC | 1,000 Btu/hr | 293 Watts | 73 dBA*
• HT4325, HT4325-240, HT4325-24VDC | 1,700 Btu/hr | 498 Watts | 74 dBA*
• HT4330, HT4330-240, HT4330-24VDC | 2,000 Btu/hr | 586 Watts | 74 dBA*
• HT4340, HT4340-240, HT4340-24VDC | 2,800 Btu/hr | 821 Watts | 78 dBA*
• HT4350, HT4350-240, HT4350-24VDC | 3,400 Btu/hr | 997 Watts | 75 dBA*
• HT4360, HT4360-240, HT4360-24VDC | 4,000 Btu/hr | 1,171 Watts | 77 dBA*
• HT4370, HT4370-240, HT4370-24VDC | 4,800 Btu/hr | 1,406 Watts | 77 dBA*
• HT4380, HT4380-240, HT4380-24VDC | 5,600 Btu/hr | 1,641 Watts | 79 dBA*

動作原理
圧縮空気が渦管で動作する Cabinet Cooler® に入り、熱気流と冷気流に分かれます。熱気流はマフラー付きの排気口から排出され、冷気流はコールドエア配管キットを通じてキャビネット内に送られます。置換された熱気は外部へ排気され、制御盤へ室内空気が入り込むことなくわずかな陽圧により冷却とパージを行います。

その他の考慮事項

• ろ過：5ミクロンの自動ドレン付き水・ゴミフィルタを含む。油がある場合は凝集（油除去）フィルタを推奨。
• コールドエア配管キット：フレキシブルビニールチューブ、コネクタ、固定クリップを含み、冷気をホットスポットへ配管。
• 湿度：連続運転ユニットを正しくシールした場合、筐体内部の相対湿度は約45%に安定；正しい設置で内部結露は発生しない。
• 入口空気温度：100 PSIG（6.9 BAR）供給で供給空気温度から約54°F（30°C）低下。入口温度上昇や供給圧低下は冷却能力を低下させる。
• 取付：標準電気ノックアウト（1-1/2 NPS）から取付。NEMA 12はトップまたはサイド取付可能；NEMA 4/4Xは承認されたSide Mount Kitを使用しない限り垂直取付が必要。
• ソレノイドバルブ＆サーモスタット：サーモスタット制御システムにはソレノイドバルブと工場出荷時に95°F（35°C）に設定されたサーモスタットが含まれ、通常±2°F（1°C）の制御精度。ソレノイドは複数電圧のオプションがあり、UL/CSA認証。
• 電子温度制御（ETC）：LED表示と熱電対フィードバックによる正確な内部温度監視が可能なデジタルETCをオプションで用意。

技術仕様

• シリーズ名：NEMA 12 HT Cabinet Cooler® Systems（サーモスタット制御）
• NEMA等級：NEMA 12 (IP54) — 防塵・防油（NEMA 4 / 4X も可）
• 使用周囲温度範囲（高温モデル）：125°F～200°F（52°C～93°C）
• サーモスタット：調整可能、工場設定 95°F（35°C）、通常制御 ±2°F（1°C）
• 冷却能力：モデルにより 1,000 ～ 5,600 Btu/hr（293 ～ 1,641 Watts）
• コールドエア温度降下：約54°F（30°C）、100 PSIG（6.9 BAR）供給時
• 騒音レベル（オプションのコールドマフラー使用時）：モデルにより約73～79 dBA
• ろ過：5ミクロン自動ドレン付きフィルタを含む。油がある場合は凝集フィルタ推奨
• 構造：渦管ベース、可動部なし — メンテナンス不要
• 認証：UL Listed、CE適合

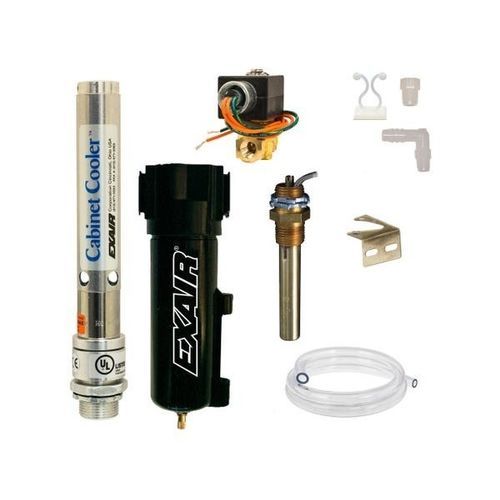

• 付属品：クーラー、サーモスタット、ソレノイドバルブ、フィルタセパレータ、コールドエア配管キット（サーモスタットシステム用）
