サイドマウント電気キャビネット用エアコン Model 4215

コンパクト産業用防塵

概要
NEMA 12 (IP54) の連続運転用 Cabinet Cooler® システムは、埃・油に耐性があり、電子制御盤に対する冷却と正圧パージを提供します。産業用制御環境向けに設計され、渦管（vortex tube）を用いて圧縮空気から可動部なしで冷気を生成します。連続運転システムには Cabinet Cooler、冷風配管キット、5 μm 自動ドレンフィルターが含まれます。すべての Cabinet Cooler は UL 登録および CE 準拠です。

適用分野

• プログラマブルコントローラ
• ライン制御盤
• モーターコントロールセンター
• リレーパネル
• NC/CNC システム
• モジュラー制御センター
• CCTV カメラ
• コンピュータキャビネット
• レーザーハウジング
• 電子はかり

利点

• 低コスト・コンパクトなソリューション
• 最大 5,600 Btu/hr (1,641 W) の冷却能力
• 静かな動作
• 標準電気ノックアウトから短時間で取り付け可能
• NEMA 12 (IP54) の筐体性能を維持
• 筐内の温度と湿度を安定化
• フロン類不使用、可動部なし
• 誤トリップや熱損傷を低減
• 外付けファンやフィルタを不要に

システムに含まれるもの

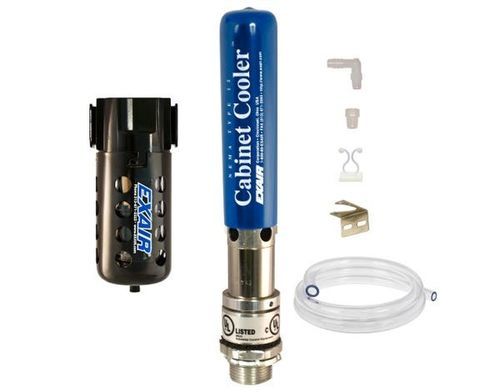

連続運転システムには Cabinet Cooler、冷風配管キット、5 μm 自動ドレンフィルターが含まれます。サーモスタット制御システムには電磁弁、サーモスタット、フィルタセパレータが追加されます。ETC (Electronic Temperature Control) システムはデジタル制御、LED 表示、内部温度フィードバックを提供します。

作動原理
圧縮空気が渦管駆動の Cabinet Cooler に入り、熱流と冷流に分かれます。熱気は渦管から排出され、冷気は冷風配管キットを通じて筐体内に導入されます。わずかな正圧により外気や汚染物質の侵入が防がれます。

ろ過と冷気配管
システムには 5 μm 自動ドレン付フィルターが含まれ、圧縮空気中の水や汚れから電子機器を保護します。圧縮空気に油が含まれる場合は、コアレッセント（油除去）フィルターを追加してください。冷風配管キットにはフレキシブルチューブ、接着クリップ、継手が含まれ、循環や局所のホットスポットへ空気を導きます。

ETC、電磁弁 & サーモスタット
ETC は LED 表示と熱電対検出による精密な温度制御を提供します。サーモスタット制御システムは電磁弁とサーモスタット（工場出荷時設定 95°F / 35°C）を使用して圧縮空気の使用を制限します。電磁弁の電圧は複数オプションあり。ETC ユニットは RoHS および CE 準拠です。

環境 & 取り付け
NEMA 12 (IP54) システムは、液体や腐食性物質が存在しない一般的な工業環境に適しています。Cabinet Cooler はパネルの上面または側面に取り付け可能で、スペースが限られる場合は側面取り付けキットを使用してください。（NEMA 4 / 4X ユニットは取り付けに関する特別な考慮が必要です。）

型番 / 冷却能力
Model | Btu/hr. (Watts)
4204 | 275 (80)
4208 | 550 (162)
4215 | 1,000 (293)
4225 | 1,700 (498)
4230 | 2,000 (586)
4240 | 2,800 (821)
4250 | 3,400 (997)
4260 | 4,000 (1,171)
4270 | 4,800 (1,406)
4280 | 5,600 (1,641)

性能（抜粋）
Model | Btu/hr. | Watts | 騒音レベル dBA
4204 | 275 | 80 | 59*
4208 | 550 | 162 | 67*
4215 | 1,000 | 293 | 73*
4225 | 1,700 | 498 | 74*
4230 | 2,000 | 586 | 74*
4240 | 2,800 | 821 | 78*
4250 | 3,400 | 997 | 75*
4260 | 4,000 | 1,171 | 77*
4270 | 4,800 | 1,406 | 77*
4280 | 5,600 | 1,641 | 79*
*オプションのコールドマフラー装着時。冷却能力は 100 PSIG (6.9 BAR) 給気圧で測定。

その他の注意点

• 湿度：連続運転ユニットは筐内を密封した状態で相対湿度を約45%に安定させます
• 吸気温度：典型的な温度低下は 100 PSIG (6.9 BAR) で約54°F (30°C)；吸気温度上昇や圧力低下は冷却能力を低減します
• ろ過：5 μm 自動ドレンフィルターが標準；油がある場合はコアレッセントフィルター推奨

技術仕様 / スペック

• ブランド：EXAIR
• シリーズ：NEMA 12 Cabinet Cooler® Systems
• 例示 SKU：P4208
• ページ上の商品 ID：12583
• NEMA 評価：NEMA 12 (IP54) - 埃および油に対して耐性あり
• 運転タイプ：連続運転（モデル 4204–4280）
• 冷却能力範囲：275 ～ 5,600 Btu/hr (80 ～ 1,641 W)
• 典型的な冷却差：100 PSIG (6.9 BAR) で約54°F (30°C)
• 連続システムに含まれるもの：Cabinet Cooler、冷風配管キット、5 μm 自動ドレンフィルター
• ETC：デジタル制御、LED 表示、Type J 熱電対オプション
• ろ過：5 μm 自動；油がある場合はコアレッセントフィルター推奨
• 取り付け：標準電気ノックアウト（1-1/2 NPS）に取り付け；側面取付キットあり（NEMA 12 用アルミ製）
• 承認：UL Listed および CE 準拠
• 材料：NEMA 12 ユニットはアルミニウム部品；NEMA 4/4X は指定時ステンレス鋼
• 公表性能の供給圧力：100 PSIG (6.9 BAR)
