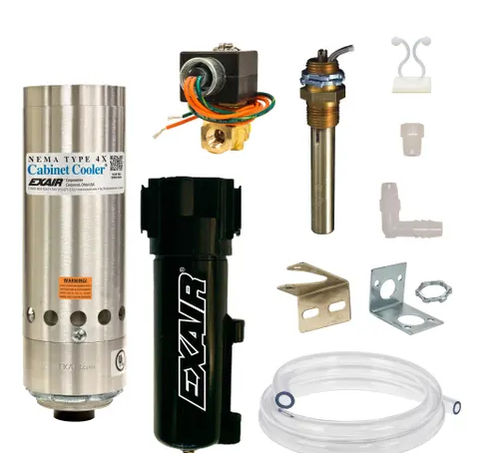

縦型電気キャビネット用エアコン Model NHP4840SS

コンパクト産業用屋外用

概要
NEMA 4X 非危険雰囲気パージ Cabinet Cooler® システムは、筐体内にわずかな正圧を保持し、小さな開口部からの塵埃や汚染物の侵入を防ぎます。サーモスタット制御は内部温度が設定閾値に近づいたときのみクーラーを作動させ（出荷時設定 95°F / 35°C）、圧縮空気の消費を節約します。EXAIR の Cabinet Cooler は渦管（ボルテックスチューブ）を利用し、可動部なしで圧縮空気から冷気を生成します。標準の電気ノックアウトを通して数分で取り付け可能です。NEMA 4X (IP66) は防塵・防油・耐飛沫・耐腐食で屋内外で使用できます。すべてのユニットは UL 登録、CE 準拠です。

用途

• PLC（プログラマブルコントローラ）および NC/CNC キャビネット
• ライン制御盤・モータ制御センター（MCC）
• リレーパネル
• モジュラー制御センター
• CCTV カメラ筐体・電子機器筐体
• レーザーハウジング・コンピュータキャビネット
• 電子天秤・高精度プロセス制御

利点

• 低コストで標準ノックアウトからのコンパクトな取付け
• 過酷環境向けの耐食性ステンレス構造
• サーモスタット制御により圧縮空気使用を最小化
• 冷却能力 275〜5,600 Btu/hr（80〜1,641 W）
• 静音運転、オプションのコールドマフラーで騒音低減可能
• 可動部なしでメンテナンスが容易
• NEMA 4X（IP66）仕様を維持し、正のパージを供給
• ファンやフィルタを不要にし、誤動作や回路ドリフトを防止

モデル - NEMA 4X (IP66) Non Hazardous Purge Cabinet Cooler Systems - 303 ステンレス 120V, サーモスタット制御
Model | Btu/hr (Watts)
NHP4804SS | 275 (80)
NHP4808SS | 550 (162)
NHP4815SS | 1,000 (293)
NHP4825SS | 1,700 (498)
NHP4830SS | 2,000 (586)
NHP4840SS | 2,800 (821)
NHP4850SS | 3,400 (997)
NHP4860SS | 4,000 (1,171)
NHP4870SS | 4,800 (1,406)
NHP4880SS | 5,600 (1,641)

モデル - NEMA 4X (IP66) Non Hazardous Purge Cabinet Cooler Systems - 316 ステンレス 120V, サーモスタット制御
Model | Btu/hr (Watts)
NHP4804SS-316 | 275 (80)
NHP4808SS-316 | 550 (162)
NHP4815SS-316 | 1,000 (293)
NHP4825SS-316 | 1,700 (498)
NHP4830SS-316 | 2,000 (586)
NHP4840SS-316 | 2,800 (821)
NHP4850SS-316 | 3,400 (997)
NHP4860SS-316 | 4,000 (1,171)
NHP4870SS-316 | 4,800 (1,406)
NHP4880SS-316 | 5,600 (1,641)

モデル - NEMA 4X (IP66) Non Hazardous Purge Cabinet Cooler Systems - 303 ステンレス 240V, サーモスタット制御
Model | Btu/hr (Watts)
NHP4804SS-240 | 275 (80)
NHP4808SS-240 | 550 (162)
NHP4815SS-240 | 1,000 (283)
NHP4825SS-240 | 1,700 (498)
NHP4830SS-240 | 2,000 (586)
NHP4840SS-240 | 2,800 (821)
NHP4850SS-240 | 3,400 (997)
NHP4860SS-240 | 4,000 (1,171)
NHP4870SS-240 | 4,800 (1,406)
NHP4880SS-240 | 5,600 (1,641)

モデル - NEMA 4X (IP66) Non Hazardous Purge Cabinet Cooler Systems - 316 ステンレス 240V, サーモスタット制御
Model | Btu/hr (Watts)
NHP4804SS-316-240 | 275 (80)
NHP4808SS-316-240 | 550 (162)
NHP4815SS-316-240 | 1,000 (293)
NHP4825SS-316-240 | 1,700 (498)
NHP4830SS-316-240 | 2,000 (586)
NHP4840SS-316-240 | 2,800 (821)
NHP4850SS-316-240 | 3,400 (997)
NHP4860SS-316-240 | 4,000 (1,171)
NHP4870SS-316-240 | 4,800 (1,406)
NHP4880SS-316-240 | 5,600 (1,641)

性能（抜粋 - Type 303 / Type 316 サーモスタット制御）
Model | Btu/hr | Watts | 騒音レベル dBA
NHP4804SS / NHP4804SS-240 | 275 | 80 | 59*
NHP4808SS / NHP4808SS-240 | 550 | 162 | 67*
NHP4815SS / NHP4815SS-240 | 1,000 | 293 | 73
NHP4825SS / NHP4825SS-240 | 1,700 | 498 | 80
NHP4830SS / NHP4830SS-240 | 2,000 | 586 | 80
NHP4840SS / NHP4840SS-240 | 2,800 | 821 | 82
NHP4850SS / NHP4850SS-240 | 3,400 | 997 | 84
NHP4860SS / NHP4860SS-240 | 4,000 | 1,171 | 84
NHP4870SS / NHP4870SS-240 | 4,800 | 1,406 | 84
NHP4880SS / NHP4880SS-240 | 5,600 | 1,641 | 85
*オプションのコールドマフラー装着時。冷却能力は 100 PSIG（6.9 BAR）供給圧で測定。

動作原理
圧縮空気が Cabinet Cooler 内のボルテックスチューブに入り、熱流と冷流の二つに分かれます。熱い空気は排気され消音され、冷たい空気はコールドエア配管キットで筐体内の熱箇所へ導かれます。わずかな正圧により外気や汚染物が制御盤内に入ることを防ぎます。

付属品・オプション

• Cold Air Distribution Kit（配管、クリップ、継手）で冷気をホットスポットへ導く
• トップ/サイドのスペースが限られる場合のサイドマウントキット（NEMA 等級を維持）
• 電子温度制御（ETC）アップグレード：運転中に設定変更と内部表示が可能
• 騒音を下げるオプションのコールドマフラー
• フィルターセパレータ（5 µm、自動ドレン）付属；圧縮空気中に油がある場合はコアレッセントフィルタを推奨

仕様

• Marque: EXAIR
• Type: NEMA 4X (IP66) Non‑Hazardous Purge Cabinet Cooler® System
• シリーズ/モデル: NHP シリーズ（NHP48xxSS およびバリアント；303 / 316 ステンレス；120VAC および 240VAC）
• ページ上の表示 SKU: PNHP4808SS
• 冷却能力: モデルにより 275～5,600 Btu/hr（80～1,641 W）
• 材質: Type 303 または Type 316 ステンレス製
• 制御: サーモスタット（出荷時設定 95°F / 35°C）、ETC オプション
• 機能: 冷却と汚染物の侵入を防ぐわずかな正圧パージ
• ろ過: 5 µm 自動ドレン付きフィルターセパレータ付属；油がある場合はコアレッセントフィルタ推奨
• 取り付け: 標準の電気ノックアウト経由で取り付け；サイドマウントキットあり
• 規格: UL Listed および CE compliant
• 可動部なし — メンテナンス最小限
• 代表的な騒音レベル: モデルにより 59–85 dBA（上記参照）
