サイドマウント電気キャビネット用エアコン Model 4730

コンパクト情報処理施設用産業用

概要

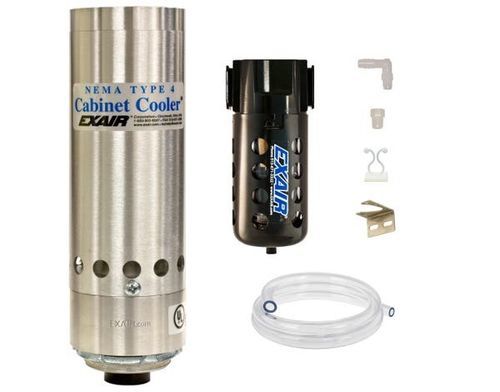

NEMA 4 (IP66) の Cabinet Cooler® システムは、屋内外の産業環境で使用可能な防塵・耐油・防水（スプラッシュ）性能を備えた筐体冷却ソリューションです。連続運転タイプは、圧縮空気駆動のボルテックスチューブにより定常的な冷却と陽圧パージを提供します。各システムは給水・異物分離器と冷気配管キットを含みます。

動作原理
圧縮空気がボルテックスチューブ式の Cabinet Cooler® に入り、温風と冷風の2つの流れに分離されます。冷風は配管キットで筐体内に導入され、温風は大気へ排出されます。筐体内をわずかに陽圧に保ち、外部空気の侵入を防ぎます。

用途

• PLC（プログラマブルロジックコントローラ）
• ライン制御盤
• モータコントロールセンタ（MCC）
• リレーパネル
• NC/CNC システム
• モジュラー制御センター
• CCTV カメラ筐体
• コンピュータキャビネット
• レーザー装置筐体
• 電子はかり

利点

• 導入コストが低く、メンテナンスが容易
• 可動部がないコンパクト設計
• 冷却能力 275〜5,600 Btu/h（80〜1,641 W）
• 静音設計（オプションでサイレンサー装着可）
• 標準ノックアウトから数分で設置可能
• 低圧リリーフ弁で NEMA 4（IP66）特性を保持
• CFC 不使用の冷媒不要方式
• 筐体内の温湿度を安定化し結露を抑制
• 内部ファンやフィルタを不要にする
• ウォッシュダウン保護に対応

モデル / 容量（連続運転シリーズ 4704–4780）
Model — Btu/hr (Watts)
4704 — 275 (80)
4708 — 550 (162)
4715 — 1,000 (293)
4725 — 1,700 (498)
4730 — 2,000 (586)
4740 — 2,800 (821)
4750 — 3,400 (997)
4760 — 4,000 (1,171)
4770 — 4,800 (1,406)
4780 — 5,600 (1,641)

性能（抜粋）
Model — Btu/hr — Watts — 騒音レベル (dBA)
4704 — 275 — 80 — 59*
4708 — 550 — 162 — 67*
4715 — 1,000 — 293 — 73
4725 — 1,700 — 498 — 80
4730 — 2,000 — 586 — 80
4740 — 2,800 — 821 — 82
4750 — 3,400 — 997 — 84
4760 — 4,000 — 1,171 — 84
4770 — 4,800 — 1,406 — 84
4780 — 5,600 — 1,641 — 85
*オプションのコールドマフラー装着時。冷却能力は 100 PSIG（6.9 BAR）供給時の値。

付属品およびバリエーション

• 連続運転システム（4704–4780）：クーラー、給水・異物分離器、冷気配管キット。
• サーモスタット制御システム（4804–4880）：クーラー、ソレノイドバルブ、サーモスタット（工場出荷時 95°F / 35°C 設定）を含む。
• ETC（電子温度制御）アップグレード：LED表示付きデジタル ETC。システム組込みまたは単体で提供。
• 高温モデル：周囲温度 125°F〜200°F（52°C〜93°C）対応。
• NHP（Non‑Hazardous Purge）モデル：極めて粉塵の多い環境向けの連続陽圧パージ。
• デュアルシステム：追加冷却が必要な場合の併用（##50–##80 モデル）。

ろ過、配管およびその他

• 標準ろ過：5 ミクロン自動ドレン式給水・異物分離器で筐体内への凝縮水や異物の侵入を防止。
• 冷気配管キット：チューブ、粘着クリップ、継手によりホットスポットへ冷気を導く。
• 湿度：筐体を密閉した状態で相対湿度を約 45% に安定させ、内部結露を防ぐ。
• 温度低下：供給空気比で約 54°F（30°C）の低下を実現（100 PSIG 時）；ボルテックスは周囲圧縮空気より通常約 16°F（−9°C）低い冷気を生成。
• 材質：アルミ製本体、303 ステンレス製ボルテックスチューブ。
• 取付け：穴開けまたは標準ノックアウト（1-1/2 NPS）から取付可能。NEMA 等級を保つための側面取付キットあり。
• 認証：UL Listed、CE 準拠；該当する場合 CSA 取得。

技術仕様

• シリーズ名：NEMA 4 Cabinet Cooler® Systems
• 冷却範囲：275–5,600 Btu/h（80–1,641 W）
• 運転モード：連続、サーモスタット制御、ETC、高温、NHP、デュアル
• フィルタ：5 ミクロン自動ドレン（標準）
• 冷気配布：キット付属
• 取付：標準ノックアウト（1-1/2 NPS）または穴あけ；側面取付オプション
• 材質：アルミ本体、303 ステンレス ボルテックスチューブ
• 温度低下：100 PSIG 時で約 54°F（30°C）
• 騒音レベル：モデルにより異なる（約 59–85 dBA）
• 定格供給圧：100 PSIG（6.9 BAR）
• 代表的用途：制御電子機器（PLC、MCC、CNC、CCTV 等）の筐体・パネル冷却
