縦型電気キャビネット用エアコン Model HT4840SS

コンパクト産業用高温用

概要
高温用のHT Cabinet Cooler® システムは、周囲温度125°F〜200°F（52°C〜93°C）で制御盤の冷却とパージを行います。サーモスタット制御タイプは工場出荷時に95°F（35°C）に設定された調整可能なサーモスタットを含みます。NEMA 4X（IP66）ステンレス鋼構造は食品用途や腐食性環境での保護に適しています。低圧リリーフバルブはクーラーが停止しているときに排気を密閉し、NEMA 4Xの適合性を維持します。渦管（ボルテックスチューブ）は可動部なしで圧縮空気から冷気を生成し、標準の電気ノックアウトに取り付けます。すべてのCabinet Cooler®はUL登録およびCE準拠です。

用途

• プログラマブルコントローラ
• ライン制御盤
• モータ制御センタ
• リレーパネル
• NC/CNCシステム
• モジュラー制御センタ
• CCTVカメラ
• コンピュータキャビネット
• レーザーハウジングの冷却
• 電子秤

利点

• 低コストのソリューション
• 過酷な環境での耐食性
• コンパクトで標準ノックアウトに短時間で取付け可能
• 最大5,600 Btu/hr（1,641 W）までの冷却能力
• 静かな運転（モデルごとのdBA参照）
• NEMA 4X（IP66）の筐体整合性を維持
• 筐体内部の温度・湿度を安定化
• CFC不使用
• 可動部なし — メンテナンス負荷が低い
• ファンやフィルタを不要にする
• ウォッシュダウン保護を提供

モデル（ページに表示されている選択例）
NEMA 4X (IP66) 高温 Cabinet Cooler システム - Type 303 ステンレス、サーモスタット制御
Model — Btu/hr. (Watts)
HT4815SS — 1,000 (293)
HT4825SS — 1,700 (498)
HT4830SS — 2,000 (586)
HT4840SS — 2,800 (821)
HT4850SS — 3,400 (997)
HT4860SS — 4,000 (1,171)
HT4870SS — 4,800 (1,406)
HT4880SS — 5,600 (1,641)

NEMA 4X (IP66) 高温 Cabinet Cooler システム - Type 316 ステンレス、サーモスタット制御
Model — Btu/hr. (Watts)
HT4815SS-316 — 1,000 (293)
HT4825SS-316 — 1,700 (498)
HT4830SS-316 — 2,000 (586)
HT4840SS-316 — 2,800 (821)
HT4850SS-316 — 3,400 (997)
HT4860SS-316 — 4,000 (1,171)
HT4870SS-316 — 4,800 (1,406)
HT4880SS-316 — 5,600 (1,641)

性能（例）
冷却能力は供給圧100 PSIG（6.9 BAR）で測定。騒音レベル（dBA）：HT4815SS — 73 dBA；HT4825SS — 80 dBA；HT4830SS — 80 dBA；HT4840SS — 82 dBA；HT4850SS — 84 dBA；HT4880SS — 85 dBA。

付属品とオプション

• トップ取付けが不可能な場合の側面取付キット（Type 303または316ステンレス）
• 筐内に冷気を供給するコールドエア配管キット（チューブ、クリップ、継手）
• フィルター／セパレータ（5 µm 自動ドレン）をシステムに含む；圧縮空気中に油がある場合はコアレッセントフィルタ推奨
• サーモスタット制御システムはソレノイドバルブ、サーモスタット（工場設定95°F / 35°C）およびフィルタを含む；110 VAC、240 VAC、24 VDC のバリエーションあり
• 精密な温度制御と内部温度表示のためのElectronic Temperature Control (ETC™)を用意

仕組み（要約）
圧縮空気がボルテックスチューブ駆動のCabinet Cooler®に入り、冷気流と熱気流に分かれます。冷気は配管キットを通じて筐内に送られ、熱気はボルテックスの排気から放出されます。外気を取り入れずに、ユニットは清浄な冷気で筐体を冷却・パージします。

特性 / 技術仕様

• シリーズ: HT (High Temperature) — NEMA 4X Cabinet Cooler® システム
• 動作周囲温度範囲: 125°F〜200°F（52°C〜93°C）高温モデル用
• 材料: Type 303 または Type 316 ステンレス鋼 (NEMA 4X / IP66)
• サーモスタット制御: 調整可能、工場設定 95°F (35°C)；ETC オプションはデジタル表示と内部温度フィードバックを提供
• 冷却能力（例）: モデルにより 1,000〜5,600 Btu/hr (293〜1,641 W)
• 冷却能力は供給圧 100 PSIG (6.9 BAR) で測定
• 騒音レベル: モデルと構成により約 73–85 dBA
• ろ過: 5 µm 自動ドレン付水/汚れフィルタを含む；油がある場合はコアレッセントフィルタ推奨
• 取付: 標準電気ノックアウトに取付；NEMA 評価を維持するための側面取付キットあり
• 認証: UL Listed および CE 準拠
• 可動部なし（ボルテックスチューブ方式）、メンテナンス不要に近い

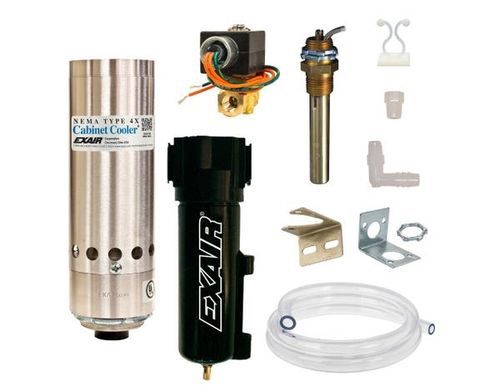

• 典型的な同梱部品（サーモスタットシステム）: クーラー、本体ソレノイドバルブ、サーモスタット、フィルタ／セパレータ、コールドエア配管キット
• ページに表示されている製品 / SKU（構成可能リファレンス）: PHT4808SS
