サイドマウント電気キャビネット用エアコン Model HT4215

縦型コンパクト情報処理施設用

概要
EXAIR の NEMA 12（IP54）高温対応キャビネットクーラーシステム（連続運転対応）。周囲温度125°F〜200°F（52°C〜93°C）で動作。チューブボルテックス（渦流管）を用いて圧縮空気から可動部なしで冷気を生成します。連続運転モデルは 5 µm の水・異物分離器（自動ドレン）と冷気配管キットを含み、局所冷却と筐体のパージを実現します。

用途

• プログラマブルコントローラ（PLC）
• ライン制御盤
• モータ制御センタ
• リレーパネル
• NC/CNC システム
• モジュラー制御センタ
• CCTV カメラハウジング
• コンピュータ／電子機器キャビネット
• レーザーハウジングの冷却
• 産業用電子計量機器

利点

• 周囲温度最大 200°F（93°C）まで対応
• 導入・運用コストが低い
• コンパクト設計、標準電気ノックアウトから数分で取り付け可能
• 最大 5,600 Btu/h（1,641 W）の冷却能力
• 静音動作（オプションのサイレンサーでさらに低減可能）
• NEMA 12（IP54）を維持し、粉塵・油分の侵入を防止
• わずかな正圧で汚染物質をパージ
• 冷媒に CFC 不使用、内部ファン・フィルター不要
• 可動部がないためメンテナンスが最小限
• 誤トリップや熱による故障を低減

モデル（NEMA 12 高温キャビネットクーラーシステム、連続運転）
HT4215 | 1,000 Btu/h（293 W）
HT4225 | 1,700 Btu/h（498 W）
HT4230 | 2,000 Btu/h（586 W）
HT4240 | 2,800 Btu/h（821 W）
HT4250 | 3,400 Btu/h（997 W）
HT4260 | 4,000 Btu/h（1,171 W）
HT4270 | 4,800 Btu/h（1,406 W）
HT4280 | 5,600 Btu/h（1,641 W）

性能（100 PSIG における能力と騒音レベル）
冷却能力は供給圧 100 PSIG（6.9 BAR）で表示。騒音レベルは 1 m にて測定、オプションのコールドマフラー装着時の数値。

• HT4215 — 1,000 Btu/h（293 W）— 73 dBA*
• HT4225 — 1,700 Btu/h（498 W）— 74 dBA*
• HT4230 — 2,000 Btu/h（586 W）— 74 dBA*
• HT4240 — 2,800 Btu/h（821 W）— 78 dBA*
• HT4250 — 3,400 Btu/h（997 W）— 75 dBA*
• HT4260 — 4,000 Btu/h（1,171 W）— 77 dBA*
• HT4270 — 4,800 Btu/h（1,406 W）— 77 dBA*
• HT4280 — 5,600 Btu/h（1,641 W）— 79 dBA*

動作原理
圧縮空気が渦流管で駆動される Cabinet Cooler に入ると、熱流と冷流に分かれます。熱気は排気・消音され、冷気は配管キットを通じて筐体内部へ送られます。装置はわずかな正圧を維持して汚染物質の侵入を防ぎます。

その他の考慮事項

• ろ過：連続運転システムには 5 µm の水・異物分離器（自動ドレン）が含まれます。圧縮空気に油が含まれる場合は、コアレッセング／油除去フィルタを推奨します。
• 冷気配管キット：フレキシブルチューブ、コネクタ、固定クリップにより冷気を筐体内や特定のホットスポットへ導けます。
• 湿度：連続運転ユニットは密閉した筐体内の相対湿度を約 45% に安定させ、結露を防ぎます。
• 入口空気温度：100 PSIG で供給空気に対し約 54°F（30°C）の温度低下が得られます。入口温度が高い、または圧力が低いと冷却能力は低下します。
• 取り付け：NEMA 12（IP54）ユニットは標準ノックアウトを通じて上面または側面に取り付け可能。トップスペースが限られる場合はサイドマウントキットを利用。
• 制御：連続運転モデルはフィルタと配管キットを含む。サーモスタット制御モデルや ETC（電子温度制御）モデル（別品番）はソレノイドバルブとデジタル制御を備えます。
• 安全性と適合性：すべての Cabinet Cooler は UL Listed および CE 準拠です。

技術仕様

• Brand: EXAIR
• シリーズ: NEMA 12 HT Cabinet Cooler® Systems (Continuous Operation)
• 周囲温度等級: 125°F〜200°F（52°C〜93°C）
• 冷却能力範囲: 1,000〜5,600 Btu/h（293〜1,641 W）
• 供給空気に対する典型的な温度低下: 約 54°F（30°C）@100 PSIG（6.9 BAR）
• 構造: モデルにより素材が異なる；NEMA 12 は粉塵・油から保護（IP54）

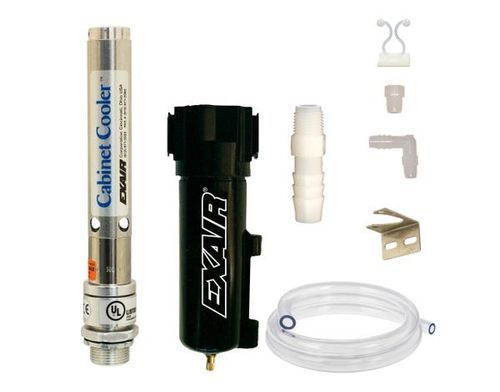

• 含まれるもの（連続モデル）: 5 µm 水・異物分離器および冷気配管キット
• 可動部なし（渦流管技術）
• UL Listed および CE 準拠
• ページ表示モデル/品番: PHT4208（構成可能なバリエーションあり）
• 冷却能力は 100 PSIG 時；騒音レベルはモデルにより異なり、オプションのマフラーで低減可能
