コンパクト電気キャビネット用エアコン Model HT4730

産業用屋外用高温用

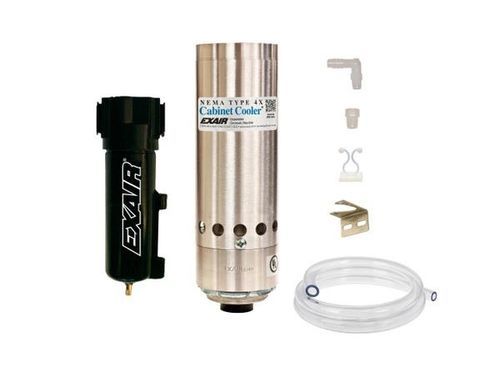

概要 EXAIR の Cabinet Cooler® HT47 シリーズは、高温環境（125°F～200°F / 52°C～93°C）で使用する電気エンクロージャ向けに、NEMA 4（IP66）相当の冷却およびパージを提供します。複数の冷却容量を用意し、HT47 システムは渦管（ボルテックスチューブ）を用いて圧縮空気から可動部なしで冷気を生成します。連続運転システムは Cabinet Cooler、本体用冷気分配キット、5ミクロン自動ドレンフィルタを含み、低圧リリーフバルブにより停止時もNEMA 4の密閉性を維持します。

用途

• プログラマブルコントローラ
• ライン制御キャビネット
• モータ制御センタ
• リレーパネル
• NC/CNC システム
• モジュラー制御センタ
• CCTV カメラ
• コンピュータキャビネット
• レーザーハウジングの冷却
• 電子はかり

利点

• 低導入コストとコンパクト設計
• 最大 5,600 Btu/hr (1,641 Watts) の冷却能力
• 静音動作（モデルにより 73–85 dBA）
• 標準電工ノックアウトから数分で取付け可能
• NEMA 4（IP66）エンクロージャの一体性を維持
• 筐体内の温度と湿度を安定化
• フロン（CFC）不使用、可動部なしでメンテナンス不要
• 誤トリップや熱損傷を低減
• 室内ファン/フィルタを不要にし、汚染を低減

モデル（NEMA 4 高温、連続運転）
HT4715 | 1,000 Btu/hr (293 Watts)
HT4725 | 1,700 Btu/hr (498 Watts)
HT4730 | 2,000 Btu/hr (586 Watts)
HT4740 | 2,800 Btu/hr (821 Watts)
HT4750 | 3,400 Btu/hr (997 Watts)
HT4760 | 4,000 Btu/hr (1,171 Watts)
HT4770 | 4,800 Btu/hr (1,406 Watts)
HT4780 | 5,600 Btu/hr (1,641 Watts)

性能（供給圧 100 PSIG / 6.9 BAR における冷却能力）
HT4715 | 1,000 Btu/hr | 293 Watts | 73 dBA
HT4725 | 1,700 Btu/hr | 498 Watts | 80 dBA
HT4730 | 2,000 Btu/hr | 586 Watts | 80 dBA
HT4740 | 2,800 Btu/hr | 821 Watts | 82 dBA
HT4750 | 3,400 Btu/hr | 997 Watts | 84 dBA
HT4760 | 4,000 Btu/hr | 1,171 Watts | 84 dBA
HT4770 | 4,800 Btu/hr | 1,406 Watts | 84 dBA
HT4780 | 5,600 Btu/hr | 1,641 Watts | 85 dBA

ろ過 システムには 5 ミクロン自動ドレン付き水・異物フィルタが含まれ、圧縮空気ラインの水分や微粒子から電子機器を保護します。供給空気に油が含まれる場合は、コアレッシング（油除去）フィルタを推奨します。

冷気分配キット 分配キットは、筐体内または局所的なホットスポットへ冷気を送るための柔軟なビニールチューブ、継手、粘着式クリップを含みます。

入口空気温度と温度低下 標準的な温度低下は、供給空気温度に対して 54°F (30°C)（100 PSIG / 6.9 BAR 時）です。入口温度の上昇や供給圧の低下は冷却能力を低下させます。

取付 Cabinet Cooler は穴あけまたは標準電工ノックアウトから取り付けます。NEMA 4 および 4X システムは、サイドマウントキットで側面取付けも可能で、エンクロージャの評価を維持します。

ソレノイドバルブ、サーモスタットおよび ETC（電子温度制御） 連続運転システムにはクーラー、分配キット、フィルタが含まれます。サーモスタット制御型はソレノイドバルブとサーモスタットを追加し、冷却が必要なときのみ圧縮空気を供給するための省エネ運転を実現します。サーモスタットモデルは複数電圧で UL/CSA 承認済みです。ETC デジタルコントローラは精密な温度制御、内部表示、および設定温度超過時のソレノイド作動を提供します（システム内または個別販売）。

EXAIR Cabinet Cooler® System とは？ EXAIR の Cabinet Cooler は、可動部を持たない渦管を使い圧縮空気を清浄で冷たい空気に変換し、電気エンクロージャに対して信頼性の高いメンテナンスフリーの冷却およびパージを提供します。

技術仕様

• 動作周囲温度範囲: 125°F ～ 200°F (52°C ～ 93°C)
• 冷却能力: 1,000 ～ 5,600 Btu/hr (293 ～ 1,641 Watts)
• NEMA 等級: NEMA 4 (IP66) 防じん、防油、耐飛沫、屋内/屋外対応
• 冷却能力は 100 PSIG (6.9 BAR) にて指定
• 典型的な冷気温度低下: 54°F (30°C)（100 PSIG 時）
• モデル別騒音レベル: 73–85 dBA
• 5 ミクロン自動ドレンフィルタを標準装備（システムはフィルタと分配キットを含む）
• 冷気分配キット: チューブ、粘着クリップ、配管継手を含む
• 構造: アルミニウム本体、NEMA 4 システム用にステンレス製渦管部品
• 可動部なし — メンテナンス不要
• 取付: 標準電工ノックアウトより取付; 側面取付キットあり
• 認証: UL Listed および CE compliant
• 利用可能なシステム: 連続運転（4700 シリーズ）、サーモスタット制御（4800 シリーズ）、ETC オプションおよび NHP バリアント
