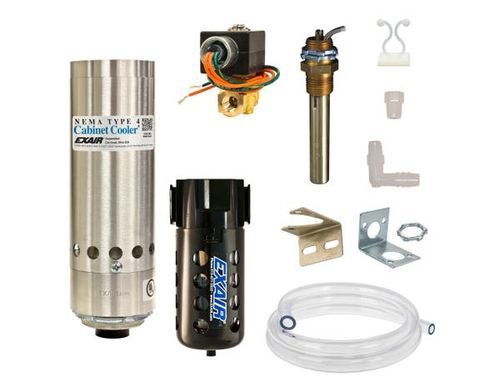

縦型電気キャビネット用エアコン Model HT4840

コンパクト情報処理施設用産業用

概要
周囲温度125°F〜200°F（52°C〜93°C）で使用する高温用サーモスタット制御のCabinet Cooler®システム。これらのNEMA 4（IP66）ユニットは、ボルテックスチューブおよびキャビネット排気の両方に低圧逃がし弁を組み込み、冷却装置が稼働していないときは弁が閉じてエンクロージャの完全性を維持します。標準のサーモスタット制御は、内部温度が臨界値に近づいたときのみ冷却を作動させます。工場出荷時設定は95°F（35°C）で調整可能です。EXAIRのCabinet Coolers®は、可動部のないボルテックスチューブで圧縮空気を冷気に変換し、標準の電気ノックアウトから数分で取り付け可能です。全モデルはUL認定およびCE適合です。

用途

• プログラマブルコントローラ
• ライン制御キャビネット
• モータ制御センタ
• リレーパネル
• NC/CNCシステム
• モジュラー制御センタ
• CCTVカメラ
• コンピュータキャビネット
• レーザーハウジングの冷却
• 電子はかり

利点

• 低コスト
• コンパクト
• 最大5,600 Btu/hr（1,641 W）の冷却能力
• 静音運転
• 短時間で取り付け可能
• NEMA 4（IP66）の完全性を維持
• キャビネット内部の温度・湿度を安定化
• CFCを含まない
• 可動部なしでメンテナンス不要
• 標準の電気ノックアウトに取り付け可能
• 誤作動や熱損傷を防止
• ファンやフィルタを不要にする
• 生産ロスを削減
• 回路ドリフトや汚染を防ぐ
• ウォッシュダウン保護を提供

モデル / 容量（サーモスタット制御）
Model | Btu/hr (Watts)
HT4815 | 1,000 (293)
HT4825 | 1,700 (498)
HT4830 | 2,000 (586)
HT4840 | 2,800 (821)
HT4850 | 3,400 (997)
HT4860 | 4,000 (1,171)
HT4870 | 4,800 (1,406)
HT4880 | 5,600 (1,641)

性能（サーモスタット - 冷却 / 騒音）
Model(s) | Btu/hr | Watts | 騒音レベル dBA
HT4815, HT4815-240, HT4815-24VDC | 1,000 | 293 | 73
HT4825, HT4825-240, HT4825-24VDC | 1,700 | 498 | 80
HT4830, HT4830-240, HT4830-24VDC | 2,000 | 586 | 80
HT4840, HT4840-240, HT4840-24VDC | 2,800 | 821 | 82
HT4850, HT4850-240, HT4850-24VDC | 3,400 | 997 | 84
HT4860, HT4860-240, HT4860-24VDC | 4,000 | 1,171 | 84
HT4870, HT4870-240, HT4870-24VDC | 4,800 | 1,406 | 84
HT4880, HT4880-240, HT4880-24VDC | 5,600 | 1,641 | 85

動作原理
圧縮空気がボルテックスチューブ駆動のCabinet Cooler®に入り、熱流と冷流の2流に分かれます。熱い空気は排気され、冷気はコールドエア配管キットを介して制御キャビネット内に供給されます。キャビネット内の熱が押し出され、わずかな加圧で冷却かつ排気されるため、外気の侵入を防ぎます。

アクセサリとオプション

• サイドマウントキット：トップマウントが不可能な場合に側面取り付けを可能にし、NEMA等級を維持して標準の1-1/2 NPS電気ノックアウトに装着できます。NEMA 4/4Xサイドマウントキットはステンレス製です。
• コールドエア配管キット：チューブ、固定クリップ、継手により冷気をホットスポットへ導きます。
• ろ過：5ミクロン自動排水の水・ゴミフィルタを標準装備。入口空気に油が含まれる場合はコアレッシングフィルタを推奨。
• 制御オプション：標準のサーモスタット制御（工場設定95°F / 35°C）およびETC（Electronic Temperature Control）アップグレードによる精密なデジタル制御と内部温度表示。
• ソレノイド電圧：120V 60Hz、110V 50Hz、240V 50/60Hz、24VDCを用意。ソレノイドはUL/CSA認定または適合。

仕様

• 周囲動作温度範囲：125°F〜200°F（52°C〜93°C）— 高温モデル用
• サーモスタット：調整可能、工場設定95°F（35°C）。必要時のみ作動し圧縮空気を節約
• 冷却能力：1,000〜5,600 Btu/hr（293〜1,641 Watts）@100 PSIG（6.9 BAR）
• 冷気の典型的な温度低下：供給空気比で約54°F（30°C）低下（100 PSIG時）
• ボルテックス段での冷気放出：供給温度比で最大約16°F（-9°C）低下（入口条件に依存）
• NEMA等級：NEMA 4（IP66）— 防塵、防油、耐飛沫、屋内/屋外対応；非作動時にエンクロージャ保護する低圧逃がし弁を含む
• 構造：アルミ製Cabinet Cooler®、ボルテックスチューブは303ステンレス製；NEMA 4/4Xサイドキットはステンレス製
• ろ過：5ミクロン自動排水フィルタ付属；油がある場合はコアレッシングフィルタ推奨
• ソレノイドオプション：24VDCおよび120/240VAC等の各種電圧；UL/CSA認定/適合
• 取付：標準1-1/2 NPS電気ノックアウトから取付；NEMA 4/4Xはサイドキット使用時を除き垂直取付が必要
• メンテナンス：可動部なし — メンテナンス不要；目詰まりするルームエアフィルタなし
• 認証：UL ListedおよびCE適合
• 保証：5年間の"Built To Last"保証
