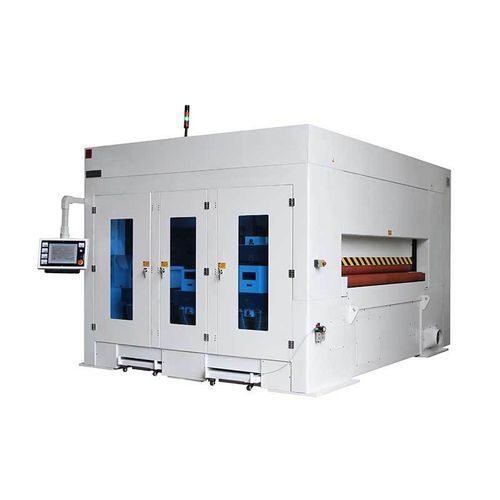

ベルトバリ取り機 SG1030-3TB+B

ブラシローラー研磨ベルトベルト付きハンマー

用途
切断後、部品はまずサイズごとに選別され、専用のスラグ除去機へ送られます。SG1030-3TB+Bは小物部品向けに構成されており、大型部品はより幅の広い機械で処理されます。部品は（手動または自動で）コンベヤにランダムに積載され、視覚誘導ロボットアームにより分別され、二次コンベヤへ振り分けられて除去機に供給されます。ラインは特許取得済みのカルーセル式横ベルトステーションを備え、「1ベルト2パス」処理を実現しています。各機は（作業幅1000 mmおよび2400 mm）同一のワークステーション構成を持ち、上下合わせて3つの横ベルトステーションにより両面同時処理が可能です。最初の2つの横ベルトは高硬度耐摩耗金属合金ピンブロックを搭載し、ハンマリングやチゼリングでスラグを除去します。3番目の横ベルトは密目の研磨ブロックとScotch-Briteフラップを装着し、エッジや穴をさらに清掃・R加工して鋭利さを除去します。

機械の主な特長

• 重構造の溶接フレーム：ショットブラスト処理および粉体塗装仕上げ
• 両面処理に対応する区画式コンベヤ設計
• 通過式のバッチ処理方式
• 主要ローラはバランス調整済み；高速対応ベアリング搭載
• ワークステーション構成が柔軟；各種消耗品に対応
• 金属粉塵を低減する集塵システムを標準装備
• 一般的な消耗品：ピンブロック、研磨ブロック
• 構成可能な作業幅：標準1000 mm、オプションで1300 mmおよび1600 mm

オプション構成
高出力レーザー切断品の硬質かつ溶融したスラグ処理向けに、三角形の狭い研磨ベルトヘッドを追加可能です。

技術仕様（データシート）
最大作業幅：1000 mm
作業厚み範囲：3–80 mm
コンベヤ速度：1–5 m/min
重量：10000 kg

技術仕様の詳細

• モデル：SG1030-3TB+B
• 最大作業幅：1000 mm
• 作業厚み範囲：3–80 mm
• コンベヤ速度：1–5 m/min
• 重量：10000 kg
• ワークステーション構成：上下それぞれ3つの横ベルトステーション（うち2つは金属合金ピンブロック、3番目は研磨ブロック装着）
• 処理方式：両面同時処理、通過式バッチ処理
• フレーム：溶接・ショットブラスト・粉体塗装の堅牢構造
• 消耗品：ピンブロック、研磨ブロック；重度のレーザースラグ用に三角形の狭い研磨ベルトヘッドをオプションで用意
• 利用可能な作業幅：標準1000 mm、オプションで1300 mmおよび1600 mm
