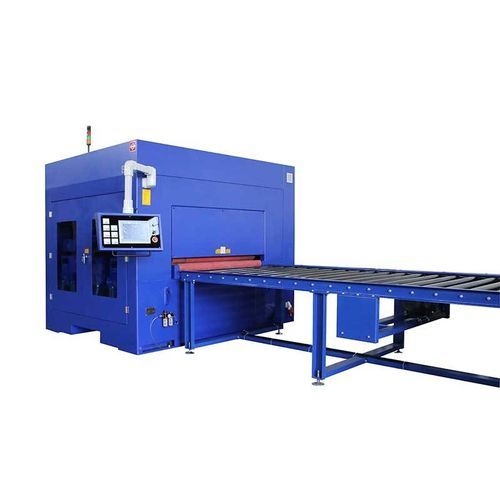

ベルトバリ取り機 SG1600-3TB+3B

研磨ベルトベルト付きハンマーアングル ミリング

製品説明
プラズマ、高出力レーザー、溶断機から出てくる部品の両面スラグ除去およびエッジ丸め加工機。Jonsen特許のカルーセル式クロスベルトステーションを備え、「1ベルト2パス」処理を実現します。本機は有効幅1600 mm、上下合わせて3つのクロスベルトステーションを搭載し、部品の上下同時処理が可能です。最初の2ステーションには、高硬度で耐摩耗性のある金属合金製ピンブロックを多数装着し、ハンマーやノミの動きを模した作用でスラグを剥離します。3番目のステーションには、密目のサンドペーパーブロックとScotch Briteのフラップを装着し、仕上げ清掃と穴・エッジの丸めを行います。

用途
プラズマ、高出力レーザー、溶断後の鋼材部品の両面スラグ除去およびエッジ丸め。大量ロットの処理に適しています。

ハイライト

• 両面処理 — スラグが下向きの重い部品は反転不要
• 通過式フィード設計で連続・バッチ処理に対応
• 重荷重対応のピンチローラーが供給中の部品を確実にクランプ
• 主要ローラーは動的にバランス調整され、高回転対応ベアリングを装備
• ワークステーション構成は柔軟で、各種消耗品を選択可能
• 操作しやすいコントロールインターフェース；自動搬送システムはカスタム対応可
• 集塵装置搭載を想定した設計で金属粉の曝露を最小化

一般的な消耗品

• ピンブロック（金属合金）
• 研磨ブロック（密目サンドペーパーブロック、Scotch Briteフラップ）

適合ワーク

• 切断後の鋼材部品の大量ロット処理

仕様

• 型式: SG1600-3TB+3B
• 最大有効幅: 1600 mm
• 処理板厚範囲: 3 - 80 mm
• コンベア速度: 1 - 5 m/min
• 重量: 10000 kg
• 処理方式: 3つのクロスベルトステーション（上下）— 高硬度耐摩耗金属合金ピンブロック2ステーション、仕上げ・エッジ丸め用の研磨ブロック1ステーション
• 供給方式: 通過式（連続/バッチ処理向け）
• クランプ: 重荷重ピンチローラー
• ベアリング: 主要ローラー用高回転対応ベアリング
• 粉塵対策: 集塵装置の設置を想定した設計
