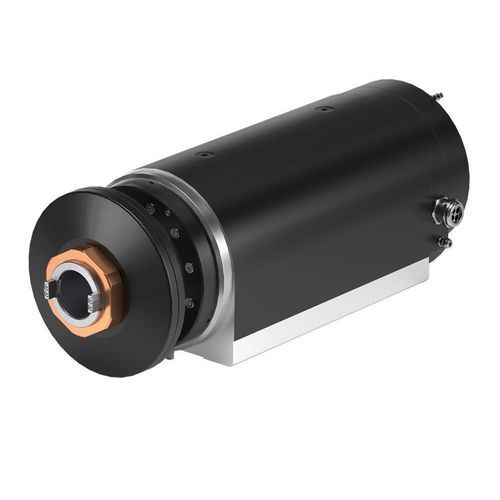

機械加工電動スピンドル ES850

セットアップ高出力非同期式エンジン

概要
HSD ES850 は液体冷却式の産業用電動主軸で、各種材料や金属の加工に対応します。本掲載は ES850 - 35 kW 構成を対象としており、高出力・高トルクを必要とする用途に適しています。

適用材料 / 用途

• 石材
• ガラス

技術仕様
ES850 - 35 kW

• 本体径: Ø 265 mm
• 最高回転数: 8,000 rpm
• モーター種別: 非同期モーター (asynchronous)
• トルク S1 / S6 (40%): 239 Nm / 273 Nm
• 出力 S1 / S6 (40%): 35 kW / 40 kW
• 工具インターフェース: ISO 50
• 冷却: 液冷（冷却ハウジングあり）；スピンドル貫通冷却: 有り
• 軸受潤滑: グリース；軸受プリロード機能: 無し
• センサー: 振動センサー: 無し；伸長センサー: 無し
• 軸クランプ: 無し；軸キット: 無し
• 重量: 約30 kg（表記「- 30」）

アクセサリー

• ISO40 用ツールホルダ向けプルスタッド（HSD）
• CAT40 用ツールホルダ向けプルスタッド（HSD）
• ISO40 用ツールホルダ向けプルスタッド（HSD）
• 水／空気 熱交換器
• 水冷式チラー

特徴 / 仕様

• モデル: ES850 - 35 kW
• 機械への組み込みに適したコンパクト径: Ø 265 mm
• 高負荷加工向けの高トルククラス: 239 / 273 Nm（S1 / S6 40%）
• ISO 50 工具インターフェース（重切削向け）
• 液冷および冷却ハウジングを装備、貫通冷却対応
• 非同期モーター搭載、軸受はグリース潤滑
• ツール保持および熱管理用のオプションアクセサリあり

備考
本製品は 35 kW 構成（ES850 - 35 kW）で表示されています。他の構成や詳細な性能資料については HSD の製品ドキュメントを参照してください。
