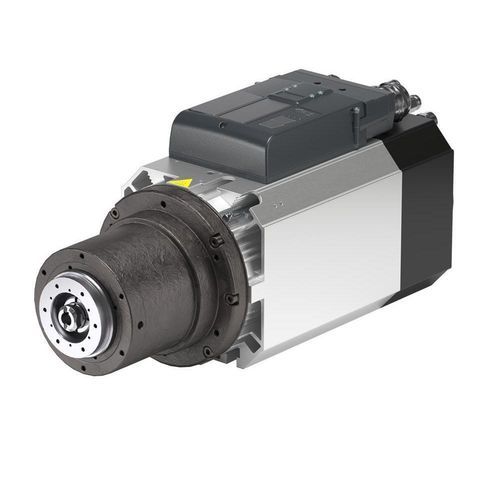

機械加工電動スピンドル ES950 series

製粉セットアップ非同期式エンジン

製品概要
HSDが設計・製造するES950電主軸は、木材および複合材料の加工向けに開発されたモジュラー式の電主軸です。複数の出力と構成でフライス加工や加工工程に対応します。

材料 / 適用

• 木材
• 複合材料

付属品

• ISO30/40およびHSK F63対応のツールフォーク
• ES950-951用ISO 30ツールホルダ用プルスタッド（エアツールなし）
• ISO30 - ER32ツールホルダ
• HSK F63 - ER32ツールホルダ
• ES950-951-929X用アグリゲートフランジ（ロング/ショートノーズ）
• 水冷チラー
• 水/空気熱交換器
• ES950-951用プレ配線ケーブル

仕様表
ES950 - 3.8 kW | ES950 - 5 kW | ES950 - 7.5 kW
本体径 [mm]: □ 142x145 | □ 142x145 | □ 142x145
最大回転数 [rpm]: 24000 | 24000 | 24000
モータ種別: Asynchronous | Asynchronous | Asynchronous
トルク S1/S6 (40%) [Nm]: 3 / 3.6 | 4 / 4.8 | 6 / 7.2
出力 S1/S6 (40%) [kW]: 3.8 / 4.5 | 5 / 6 | 7.5 / 9
工具インターフェース: ISO 30 | ISO 30 / HSK F63 | ISO 30 / HSK F63
冷却: 電動ファン | 電動ファン | 液冷
軸受潤滑: グリース | グリース | グリース
重量 [kg]: 25 | 25 | 25
軸内冷却液通し: No | No | No
エアツール: Yes (要問い合わせ) | Yes (要問い合わせ) | Yes (要問い合わせ)
振動センサ: Yes (要問い合わせ) | Yes (要問い合わせ) | Yes (要問い合わせ)
前部軸受の温度センサ: Yes (要問い合わせ) | Yes (要問い合わせ) | Yes (要問い合わせ)
シャフトキット: Yes | Yes | Yes
アグリゲート用回転防止フランジ: On request | On request | On request
Wi‑Fi接続 & myHSD: On request | On request | On request

特性 / 技術仕様

• 型式: ES950（3.8 kW、5 kW、7.5 kWの各バリエーション）
• 本体径: □ 142x145 mm
• 最大回転数: 24,000 rpm
• モータ種別: 非同期モータ（Asynchronous）
• トルク（S1 / S6 40%）: 3 / 3.6 Nm（3.8 kW）；4 / 4.8 Nm（5 kW）；6 / 7.2 Nm（7.5 kW）
• 出力（S1 / S6 40%）: 3.8 / 4.5 kW；5 / 6 kW；7.5 / 9 kW
• 工具インターフェース: 標準ISO 30、上位出力モデルはHSK F63オプション
• 冷却: 低出力モデルは電動ファン、7.5 kWは液冷
• 軸受潤滑: グリース
• 重量: 約25 kg
• 軸内冷却液通し: 非対応
• オプション（要問い合わせ）: エアツール、振動センサ、前部軸受温度センサ、回転防止フランジ、Wi‑Fi / myHSD
• シャフトキット: 付属 / 供給可能
