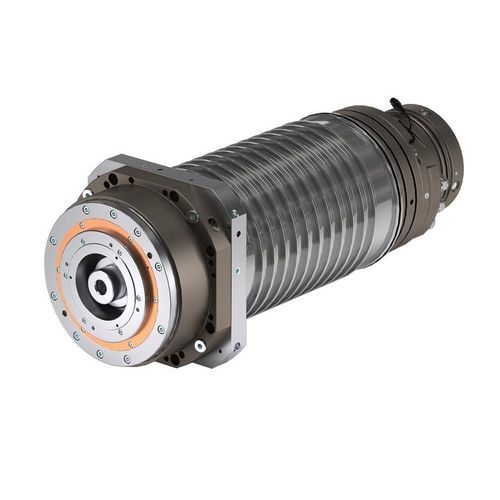

機械加工電動スピンドル ES511

製粉高出力セットアップ

概要
HSDが設計・製造するES511電動スピンドルは、金属や各種材料の重切削加工に対応します。ES511シリーズはコンパクトなØ190 mmボディを採用し、切削や高トルク用途に適した複数の出力・回転数構成を備えます。

利用可能なバリエーション

• ES511 - 42kW
• ES511 - 47kW
• ES511 - 50kW
• ES511 - 63kW

仕様表（表）
Model | ES511 - 42kW | ES511 - 47kW | ES511 - 50kW | ES511 - 63kW
本体外径 [mm] | Ø190 | Ø190 | Ø190 | Ø190
最大回転数 [rpm] (グリース / エアー-オイル) | 18.000 / 20.000* | 12.000 / 13.000 | 12.000 / 15.000 | 12.000 / 13.000
モーター形式 | 同期 | 同期 | 同期 | 同期
トルク S1/S6 (40%) [Nm] | 67 / 87,5 | 150 / 202 | 95,5 / 124 | 200 / 241
出力 S1/S6 (40%) [kW] | 45 / 55 | 47 / 63 | 50 / 65 | 63 / 76
工具インターフェース | HSK T63 | HSK A1000 / T100 / ISO 50 | HSK T100 / ISO 50 | HSK A100 / ISO 50
ベアリング潤滑 | グリース / エアーオイル | グリース / エアーオイル | グリース / エアーオイル | グリース / エアーオイル
重量 [kg] | 75 | 90 | 95 | 105
シャフト貫通冷却 | 有り | 有り | 有り | 有り
振動センサー | 有り（ハウジング付） | 有り（ハウジング付） | 有り（ハウジング付） | 有り（ハウジング付）
伸長センサー | オプション | オプション | オプション | オプション
シャフトクランプ | 有り | オプション | オプション | オプション
ベアリングプリロード機能 | いいえ | いいえ | いいえ | いいえ
シャフトキット | いいえ | いいえ | いいえ | いいえ
冷却ハウジング | オプション | オプション | オプション | オプション

特徴 / 技術仕様

• 製品ファミリー / 型式：ES511電動スピンドルシリーズ、42kW、47kW、50kW、63kWのバリエーション。
• 本体外径：Ø190 mm（全バリエーション）。
• 最大回転数（潤滑方式による）：42kWはグリース／エアーオイルで最大18,000–20,000 rpm、その他は12,000–15,000 rpm。
• モーター形式：同期モーター（全バリエーション）。
• 定格およびピークトルク（S1 / S6 40%）：バリエーションごとに表を参照。
• 定格およびS6出力（kW）：バリエーションごとに表を参照。
• 工具インターフェース：HSK T63、HSK A1000 / T100 / ISO 50、HSK T100 / ISO 50、HSK A100 / ISO 50（バリエーションによる）。
• ベアリング潤滑：グリースまたはエアーオイルを選択可能。
• 重量：75 kg（42kW）、90 kg（47kW）、95 kg（50kW）、105 kg（63kW）。
• シャフト貫通冷却：全バリエーションで利用可能。
• 振動センサー：ハウジング付で標準搭載。
• 伸長センサー：オプションで対応可能。
• シャフトクランプ：42kWは標準、他はオプション。
• ベアリングプリロードおよびシャフトキット：含まれません。
• 冷却ハウジング：オプションで対応可能。
