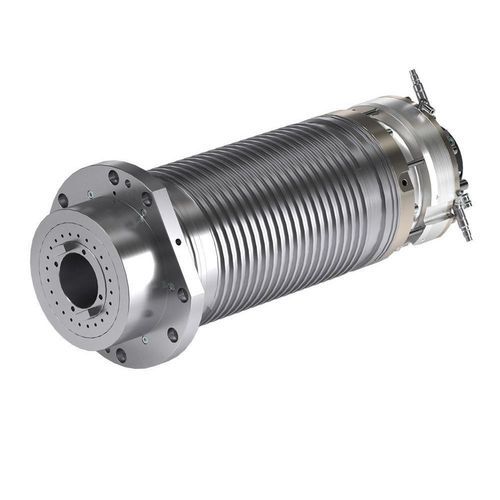

機械加工電動スピンドル ES748

セットアップ高出力工業用

概要
ES748は、多様な材料・金属の産業加工向けに設計された高出力ATC電動スピンドルです。ES748は20 kWクラスで提供され、液冷却およびISO 50工具インターフェースを必要とする重切削加工用途に適しています。

特長

• モデルファミリー / 呼称: ES748（20 kW版を表示）
• 連続および短時間での高出力（S1 / S6 40%）
• 液冷式の非同期モーター
• ISO 50 工具インターフェースおよびクーラント通し対応
• ベアリング潤滑: グリース

付属品（ES748の例）

• HSD工具ホルダ ISO 40 用リテンションスクリュー
• HSD工具ホルダ CAT40 用リテンションスクリュー
• 水冷却装置（チラー）
• 水/空気 熱交換器

関連コンテンツ
製品ページでは、導入事例や展示会での出展情報を通じて、ES748が実運用の加工環境で示す実績を紹介しています。

仕様表（表）
ES748 - 20kW
本体外径 [mm]: Ø205
最高回転数 [rpm]: 12.000
モータータイプ: 非同期
トルク S1/S6 (40%) [Nm]: 95.5 / 114.5
出力 S1/S6 (40%) [kW]: 20 / 24
工具インターフェース: ISO 50
冷却: 液冷
ベアリング潤滑: グリース
重量 [kg]: 約 30
シャフト内クーラント: 対応
振動センサー: 無し
伸びセンサー: 無し
シャフトクランプ: 無し
ベアリングプリロード機能: 無し
シャフトキット: 無し
冷却ハウジング: 無し

技術仕様

• 型式: ES748 (20 kW)
• 本体外径: Ø205 mm
• 最大回転数: 12,000 rpm
• モータータイプ: 非同期
• トルク (S1 / S6 40%): 95.5 Nm / 114.5 Nm
• 出力 (S1 / S6 40%): 20 kW / 24 kW
• 工具インターフェース: ISO 50
• 冷却: 液冷（シャフト内クーラント対応）
• ベアリング潤滑: グリース
• 重量: 約 30 kg
• 振動センサー: 無し（装着されていません）
• 伸びセンサー: 無し
• シャフトクランプ / シャフトキット / ベアリングプリロード機能 / 冷却ハウジング: 標準装備ではありません
