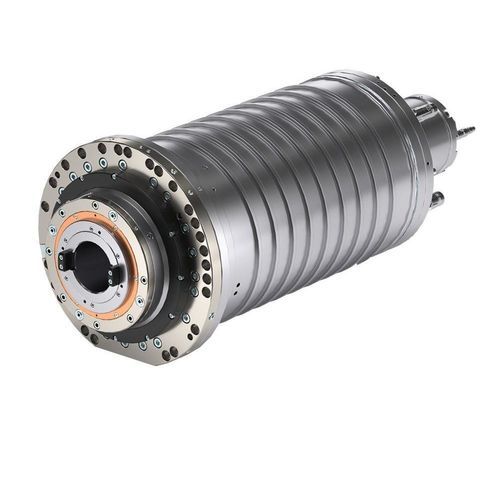

機械加工電動スピンドル ES1040

冷却電源セットアップ

概要
HSD Mechatronics が設計・製造・供給する ES1040 エレクトロスピンドルは、各種材料・金属の高性能切削加工に適しています。

モデル

• ES1040 - 48kW
• ES1040 - 48kW HS

仕様表
バリアント名: ES1040 - 48kW · ES1040 - 48kW HS
本体径 [mm]: Ø270
最大回転数 [rpm] (グリース / エア-オイル): 8,000 / 15,000 (両バリアント共通)
モーター形式: 非同期 (両バリアント共通)
トルク S1/S6 (40%) [Nm]: ES1040 - 48kW = 305 / 450 · ES1040 - 48kW HS = 305 / 445
出力 S1/S6 (40%) [kW]: ES1040 - 48kW = 48 / 71 · ES1040 - 48kW HS = 48 / 70
工具接続: ES1040 - 48kW = HSK T100 / SK50 · ES1040 - 48kW HS = HSK T100 / SK50 Big+
冷却方式: 液体冷却 (両バリアント共通)
軸受潤滑: グリース / エア-オイル (両バリアント共通)
重量 [kg]: 220 (両バリアント共通)
シャフト貫通クーラント: 有 (両バリアント共通)
振動センサー: 有 (両バリアント共通)
伸びセンサー: 有 (両バリアント共通)
シャフトクランプ: 有 (両バリアント共通)
軸受プリロード機能: 有 (両バリアント共通)
シャフトキット: 有 (両バリアント共通)
冷却ハウジング: 有 (Ø310) (両バリアント共通)

オプションと機能

• バリアントにより HSK T100 / SK50 または HSK T100 / SK50 Big+ の工具接続
• 液体冷却システム
• 軸受潤滑の選択: グリース または エア-オイル
• 振動および伸びの統合センサー
• シャフトクランプおよびシャフトキット対応
• 軸受プリロード機能
• シャフト貫通クーラント対応

技術仕様

• モデル: ES1040
• 提供バリアント: ES1040 - 48kW; ES1040 - 48kW HS
• 本体径: Ø270 mm
• 最大回転数: 8,000 rpm (グリース) / 15,000 rpm (エア-オイル)
• モーター形式: 非同期
• トルク (S1 / S6 40%): 305 Nm / 450 Nm (48kW); 305 Nm / 445 Nm (48kW HS)
• 出力 (S1 / S6 40%): 48 kW / 71 kW (48kW); 48 kW / 70 kW (48kW HS)
• 工具接続: HSK T100 / SK50 (48kW); HSK T100 / SK50 Big+ (48kW HS)
• 冷却方式: 液体
• 軸受潤滑: グリース または エア-オイル
• 重量: 220 kg
• シャフト貫通クーラント: 有
• 振動センサー: 有
• 伸びセンサー: 有
• シャフトクランプ: 有
• 軸受プリロード: 有
• 冷却ハウジング: Ø310
