機械加工電動スピンドル ES368
セットアップ電動式液体冷却

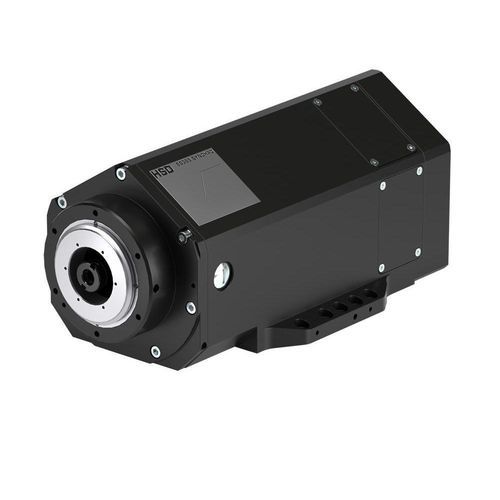

機械加工電動スピンドル - ES368 - HSD - セットアップ / 電動式 / 液体冷却
機械加工電動スピンドル - ES368 - HSD - セットアップ / 電動式 / 液体冷却
お気に入りに追加する
商品比較に追加する

特徴

機能
機械加工, セットアップ
駆動
電動式
潤滑/冷却
液体冷却
その他の特徴
高速
回転速度

20,000 rpm, 24,000 rpm, 36,000 rpm
(125,663.7061 rad.min-1, 150,796.4474 rad.min-1, 226,194.6711 rad.min-1)

直径

132 mm
(5.2 in)

詳細

概要
HSDが設計・製造・供給するES368電動スピンドルは、複合材および木材の精密CNC加工向けに開発されています。ES368ファミリーは、出力・回転数・工具インターフェースの要件に応じたバリアントを備え、液冷式および産業用途向けのオプションセンサーやアクセサリに対応します。

用途
  • 複合材加工
  • 木材加工


付属品
  • 工具フォーク(工具ホルダ ISO30/40 および HSK F63 用)
  • 工具ホルダ ISO30 – ER32
  • 工具ホルダ HSK F63 – ER32
  • 水冷却機(チラー)
  • 水/空気 熱交換器


技術仕様
  • バリアント:
    ES368 - 7 kW | ES368 - 11 kW | ES368 - 3.4 kW
  • 本体径 [mm]:
    ES368 - 7 kW | ES368 - 11 kW | ES368 - 3.4 kW
    □ 132x132 | □ 132x132 | □ 132x132
  • 最大回転数 [rpm]:
    20,000 | 24,000 | 36,000
  • モータータイプ:
    非同期 | 同期 | 非同期
  • トルク S1/S6 (40%) [Nm]:
    5.6 / 6.9 | 8.7 / 10.3 | 3.4 / 4.1
  • 出力 S1/S6 (40%) [kW]:
    7 / 8.7 | 11 / 13 | 6.5 / 7.8
  • 工具インターフェース:
    HSK F63 | HSK F63 | HSK E40
  • 冷却方式:
    液冷 | 液冷 | 液冷
  • 軸受潤滑:
    グリース | グリース | グリース
  • 重量 [kg]:
    20 | 20 | 20
  • 軸内冷却液:
    いいえ | いいえ | はい(オプション)
  • エアツール:
    いいえ | いいえ | はい(オプション)
  • 振動センサー:
    はい(オプション) | はい(オプション) | はい(オプション)
  • 前方軸受けの温度センサー:
    はい(オプション) | はい(オプション) | はい(オプション)
  • シャフトキット:
    はい | いいえ | いいえ
  • アンチローテーションフランジ(ユニット):
    オプション | オプション | いいえ
