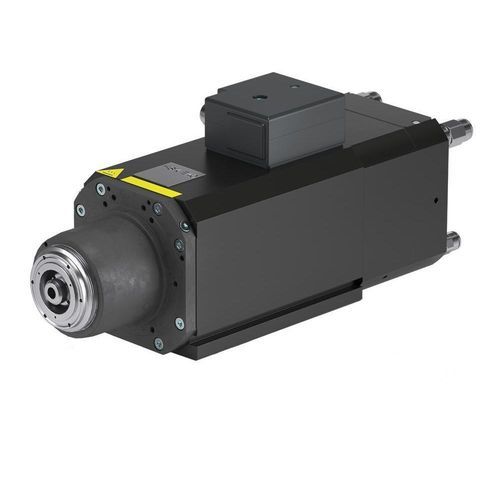

切断電動スピンドル ES350

機械加工製粉セットアップ

製品概要
ES350は、複合材料および各種金属の精密加工向けに設計されたエレクトロスピンドルです。6.5 kWと8 kWのバリアントを用意し、HSK E40工具インターフェース、液体冷却を備え最大36,000 rpmでの運転が可能です。継続・断続運転時の熱安定性に配慮しています。

モデル / バリアント

• ES350 - 6.5 kW
• ES350 - 8 kW

用途 / タグ

• 複合材料の加工
• 金属の加工

付属品

• 工具フォーク（ISO30/40およびHSK F63用）
• ツールホルダ ISO30 - ER32
• ツールホルダ HSK F63 - ER32
• 水冷式チラー
• 水/空気 熱交換器

技術データ（表）

• バリアント: ES350 - 6.5 kW | ES350 - 8 kW
• 本体径 [mm]: 110 x 111 | 110 x 111
• 最大回転数 [rpm]: 36,000 | 36,000
• モータ種別: 非同期 | 非同期
• トルク S1 / S6 (40%) [Nm]: 5.2 / 6.8 | 6.4 / 7.2
• 出力 S1 / S6 (40%) [kW]: 6.5 / 8 | 8 / 9
• 工具インターフェース: HSK E40 | HSK E40
• 冷却: 液体 | 液体
• 軸受潤滑: グリース | グリース
• 重量 [kg]: 15 | 15
• 貫通冷却: なし | なし
• エアツール: なし | なし
• 振動センサー: なし | なし
• 前方軸受の温度センサー: なし | なし
• シャフトキット: なし | なし
• 回転防止フランジ: なし | なし

技術仕様

• モデル: ES350（6.5 kWおよび8 kWのバリアント）
• 最大回転数: 36,000 rpm
• モータ種別: 非同期
• 出力 (S1 / S6 40%): 6.5 kW / 8 kW（6.5 kWバリアント）；8 kW / 9 kW（8 kWバリアント）
• トルク (S1 / S6 40%): 5.2 Nm / 6.8 Nm（6.5 kWバリアント）；6.4 Nm / 7.2 Nm（8 kWバリアント）
• 本体径: 110 x 111 mm
• 工具インターフェース: HSK E40
• 冷却: 液冷（チラーまたは熱交換器が必要）
• 軸受潤滑: グリース
• 重量: 15 kg
• 備考: 貫通冷却なし、エアツールなし、振動/温度センサー非搭載
