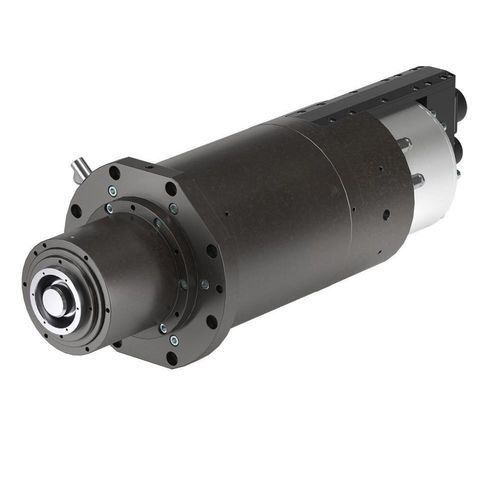

生産用電動スピンドル ES884 series

機械加工セットアップ非同期式エンジン

製品概要
HSDのES884電主軸は、木材や金属を含む幅広い材料の加工向けに設計されています。ATC（自動工具交換）システムや産業用CNCアプリケーションに対応し、生産要件に応じて2つの出力バリアントを用意しています。

利用可能なバリアント
ES884 - 16 kW | ES884 - 19 kW

付属品

• ISO30/40およびHSK F63用ツールフォーク
• ツールホルダ ISO30 - ER32
• ツールホルダ HSK F63 - ER32
• ウォーターチラー（冷却装置）
• 水／空気熱交換器

技術仕様（概要）
バリアント: ES884 - 16 kW | ES884 - 19 kW
本体径 [mm]: Ø170 | Ø170
最大回転数 [rpm]: 15000 | 15000
モータタイプ: 非同期（Asynchronous） | 非同期（Asynchronous）
トルク S1/S6 (40%) [Nm]: 19 / 21.5 | 24.2 / 29
出力 S1/S6 (40%) [kW]: 16 / 18 | 19 / 22.8
工具インターフェース: HSK E63 | HSK E63
冷却: 液冷 | 液冷
軸受潤滑: グリース | グリース
重量 [kg]: 57 | 57
スルースピンドル冷却: なし | なし
エアツール: なし | なし
振動センサー: なし | なし
前部軸受温度センサー: なし | なし
シャフトキット: あり | あり
ユニット用回転防止フランジ: 要問い合わせ | 要問い合わせ

特徴 / 技術仕様詳細

• 型式: ES884（16 kWおよび19 kWの2バリアント）
• 本体径: Ø170 mm
• 最大回転数: 15,000 rpm
• モータタイプ: 非同期モータ
• トルク（S1 / S6 40%）: 16 kW版 = 19 / 21.5 Nm、19 kW版 = 24.2 / 29 Nm
• 出力（S1 / S6 40%）: 16 kW版 = 16 / 18 kW、19 kW版 = 19 / 22.8 kW
• 工具インターフェース: HSK E63
• 冷却方式: 液冷
• 軸受潤滑: グリース
• 重量: 57 kg
• スルースピンドル冷却: なし
• エアツール: なし
• 振動センサー: なし
• 前部軸受温度センサー: なし
• シャフトキット: あり
• ユニット用回転防止フランジ: 要問い合わせで対応可能
