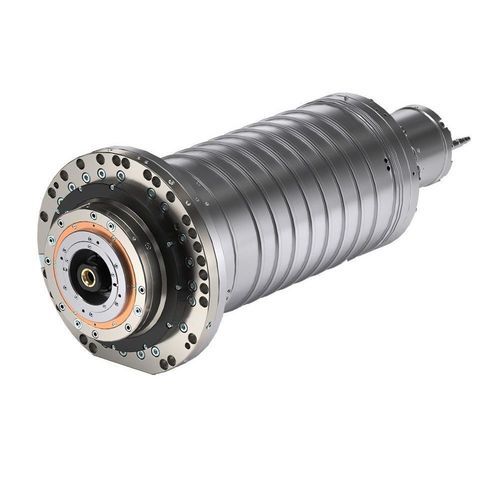

機械加工電動スピンドル ES1020

製粉セットアップ回転用

製品概要
HSD MechatronicsのES1020電動主軸は、金属および工業材料の加工用に設計されています。液冷式で、軸受潤滑はグリースまたはエアオイルから選択可能。振動および伸び（延長）センサーを内蔵し、軸クランプやベアリング予荷重、シャフトキット等の軸管理機能を備えています。

製品ファミリ / タグ

• Metal

技術仕様（表）
ES1020 - 52 kW
本体直径 [mm] : Ø230
最大回転数 [rpm] (グリース / エアオイル) : 8.000 / 15.000
モータ種類 : 非同期（Asynchronous）
トルク S1/S6 (40%) [Nm] : 211 / 253
出力 S1/S6 (40%) [kW] : 52 / 62
工具インターフェース : HSK T100 / SK50 Big +
冷却方式 : 液冷
ベアリング潤滑 : グリース / エアオイル
重量 [kg] : 185
貫通クーラント : はい
振動センサー : はい
伸長センサー : はい
軸クランプ : はい
ベアリング予荷重機能 : はい
シャフトキット : はい
冷却ハウジング : はい (Ø240 または Ø270)

注記
52 kW構成で提供。液冷およびグリース／エアオイルいずれかのベアリング潤滑をサポート。振動・伸長センサーや軸クランプ、シャフトキット、ベアリング予荷重などの統合機能を備えています。

仕様

• 型式: ES1020 (52 kWバリアント)
• 本体直径: Ø230 mm
• 最大回転数: 8,000 rpm (グリース) / 15,000 rpm (エアオイル)
• モータ種類: 非同期
• トルク (S1 / S6 40%): 211 / 253 Nm
• 出力 (S1 / S6 40%): 52 / 62 kW
• 対応工具インターフェース: HSK T100 および SK50 Big +
• 冷却: 液冷、オプションの冷却ハウジング (Ø240 または Ø270)
• ベアリング潤滑オプション: グリース または エアオイル
• 重量: 185 kg
• 貫通クーラント: はい
• 振動センサー: 内蔵
• 伸長センサー: 内蔵
• 軸クランプ: はい
• ベアリング予荷重機能: はい
• シャフトキット: 利用可能
