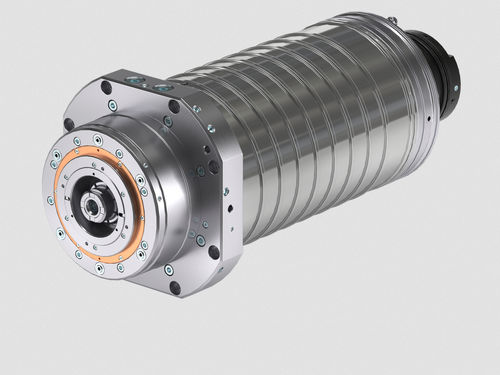

機械加工用電動スピンドル ES514

セットアップ高出力非同期式エンジン

概要
ES514 電動スピンドルは HSD により設計・製造された高出力の非同期電動スピンドルで、金属の重切削を含む産業用加工に適しています。用途：金属加工。

技術仕様（表）
ES514 - 34 kW
本体径 [mm] - Ø230
最大回転数 [rpm]（グリース / 空気−油） - 8,000 / 10,000
モーター形式 - 非同期
トルク S1/S6 (40%) [Nm] - 191 / 229
出力 S1/S6 (40%) [kW] - 34 / 31
工具インターフェース - HSK A100
冷却 - 液体冷却
軸受給脂 - グリース
重量 [kg] - 150
軸内冷却液供給 - 有り
振動センサー - 有り
伸び量センサー - 要求に応じて
軸クランプ - 要求に応じて
ベアリング予圧機能 - 無し
シャフトキット - 無し
冷却ハウジング - 要求に応じて

特長

• 重切削の産業加工に適した高出力電動スピンドル
• 最大34 kW（S1）を発揮する非同期モーター、S6仕様も利用可能
• 潤滑／冷却方式に応じた2段階の最大回転数（グリース 8,000 rpm / 空気−油 10,000 rpm）
• 大径ボディ（Ø230 mm）と質量（150 kg）により加工時の安定性を確保
• 高速・高精度加工に対応する HSK A100 工具接口
• 液体冷却および軸内冷却液供給により切削液の統合が可能
• グリース潤滑の軸受、振動センサーは標準装備。伸び量センサーや軸クランプはオプションで提供

仕様詳細

• 型式：ES514
• 本体径：Ø230 mm
• 最大回転数（グリース / 空気−油）：8,000 / 10,000 rpm
• モーター形式：非同期
• トルク S1/S6 (40%)：191 / 229 Nm
• 出力 S1/S6 (40%)：34 / 31 kW
• 工具インターフェース：HSK A100
• 冷却：液体冷却
• 軸受給脂：グリース
• 重量：150 kg
• 軸内冷却液供給：有り
• 振動センサー：有り
• 伸び量センサー：要求に応じて
• 軸クランプ：要求に応じて
• ベアリング予圧機能：無し
• シャフトキット：無し
• 冷却ハウジング：要求に応じて
