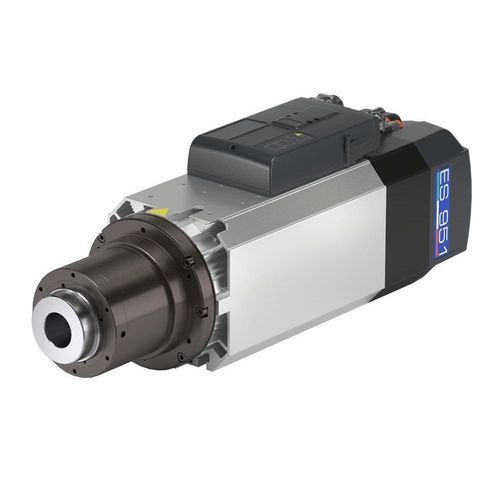

機械加工電動スピンドル ES951 series

製粉セットアップ非同期式エンジン

概要
HSD の ES951 は、木材・複合材・その他の工業材料の加工向けに設計された ATC（自動工具交換）対応の電主軸（非同期モータ）です。複数の出力・工具インターフェースのバリエーションを揃え、さまざまな加工要件に対応します。

材料 / 用途

• 木材
• 複合材料
• 金属および各種工学材料

付属品

• ISO30/40 および HSK F63 用ツールフォーク
• ES950-951 用 ISO30 工具ホルダ用プルスタッド（エアツールなし）
• ISO30 - ER32 工具ホルダ
• HSK F63 - ER32 工具ホルダ
• ES950-951-929X 用アングルヘッドフランジ（ロング／ショートノーズ）
• ウォーターチラー（冷却機）
• 水/空気 熱交換器
• ES950-951 用配線済ケーブル

技術バリアント
利用可能なバリアント: ES951 6.5 kW、8 kW、8.5 kW、11 kW、16 kW（2種類）、25 kW。共通本体寸法: □ 142 x 145 mm。最大回転数はバリアントにより 18,000 / 24,000 / 36,000 rpm。工具インターフェースは ISO30、HSK F63、HSK E63、HSK F50（バリアント依存）。冷却方式は電動ファンによる強制空冷または液冷。

特性 / 技術仕様

• モデル: ES951
• メーカー: HSD
• モータタイプ: 非同期（Asynchronous）
• 出力範囲（S1 / S6 40%）: バリアントにより 6.5 / 7.8 kW から 25 / 30 kW
• トルク範囲（S1 / S6 40%）: バリアントにより 3.4 / 4.1 Nm から 23.9 / 28.6 Nm
• 最大回転数: 18,000 / 24,000 / 36,000 rpm（バリアント依存）
• 本体寸法: □ 142 x 145 mm
• 工具インターフェース: ISO30、HSK F63、HSK E63、HSK F50（バリアントによる）
• 軸受潤滑: グリース
• 重量: バリアントにより約 25～30.5 kg
• スピンドル貫通冷却: いいえ（表記されたバリアント）
• オプション（要問い合わせ）: エアツール、振動センサ、前側軸受の温度センサ、アグリゲート用回転防止フランジ、Wi‑Fi / myHSD
• シャフトキット: 利用可能
