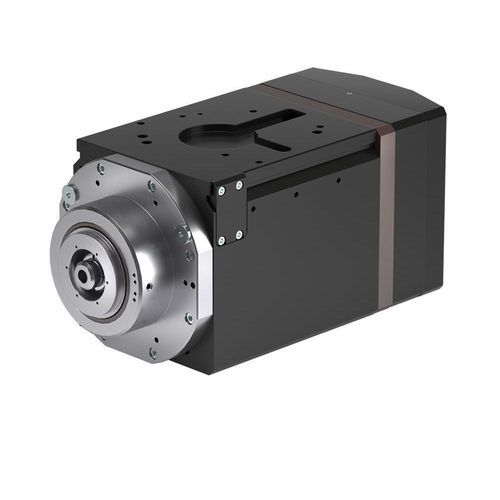

切断電動スピンドル ES779

生産用掘削用機械加工

概要
HSD Mechatronics によって設計・製造された ES779 電動スピンドルは、複合材や木材を含む各種材料の加工用に開発されています。ES779 ファミリーは、用途に応じた複数の出力バリエーションと構成を用意しています。

仕様表
モデル | ES779 - 10kW | ES779 - 10kW | ES779 - 15kW | ES779 - 15kW | ES779 - 22kW
本体寸法 [mm] | □ 150x150 | □ 150x150 | □ 150x150 | □ 150x150 | □ 150x150
最大回転数 [rpm] | 24000 | 15000 | 24000 | 18000 | 24000
モータータイプ | 非同期 | 非同期 | 非同期 | 非同期 | 同期
トルク S1/S6 (40%) [Nm] | 12.7 / 15.3 | 12.7 / 15.3 | 11.9 / 14.3 | 11.9 / 14.3 | 20 / 22.6
出力 S1/S6 (40%) [kW] | 10 / 12 | 10 / 12 | 15 / 18 | 15 / 18 | 22 / 25
工具取付 | HSK F63 | HSK E63 | HSK F63 | HSK A63 / E63 | HSK F63 / A63 / E63
冷却方式 | 液冷 | 液冷 | 液冷 | 液冷 | 液冷
軸受潤滑 | グリース | グリース | グリース | グリース | グリース
重量 [kg] | 31 | 31 | 31 | 31 | 31
シャフト貫通冷却 | 有（要相談） | 有（要相談） | 有（要相談） | 有（要相談） | 有（要相談）
エアツール | 有（要相談） | 有（要相談） | 有（要相談） | 有（要相談） | 有（要相談）
振動センサー | 無 | 無 | 無 | 無 | 無
前部軸受の温度センサー | 無 | 無 | 無 | 無 | 無
シャフトキット | 有 | 有 | 有 | 有 | 無
集成体アンチローテーションフランジ | 要相談 | 要相談 | 要相談 | 要相談 | 要相談

アクセサリー

• 工具フォーク（ISO30/40 および HSK F63 用）
• 工具保持具 ISO30 - ER32
• 工具保持具 HSK F63 - ER32
• 水冷式チラー
• 水/空気 熱交換器

関連製品

• ドリリングアグリゲート
• ミリングアグリゲート
• カッティングアグリゲート
• フローティングアグリゲート
• MK250
• HS673
• HS675
• HS655

仕様

• Brand: HSD Mechatronics
• 型式（モデル）: ES779
• 利用可能な出力バリエーション: 10 kW、15 kW、22 kW（仕様表の S1 / S6 値を参照）
• 最大スピンドル速度: 構成により最大 24000 rpm
• 本体寸法: □ 150x150 mm
• モータータイプ: バリアントにより非同期または同期
• トルク (S1 / S6 40%): バリアントにより 11.9〜22.6 Nm
• 対応工具取付: HSK F63、HSK E63、HSK A63、ER32（構成に依存）
• 冷却: 液冷（標準）
• 軸受潤滑: グリース
• 重量: 約 31 kg
• シャフト貫通冷却: 要相談で対応可能
• エアツールオプション: 要相談で対応可能
• 振動センサー: 非搭載
• 前部軸受温度センサー: 非搭載
• シャフトキット: 大部分のバリアントで利用可能
• 集成体アンチローテーションフランジ: 要相談で対応可能
