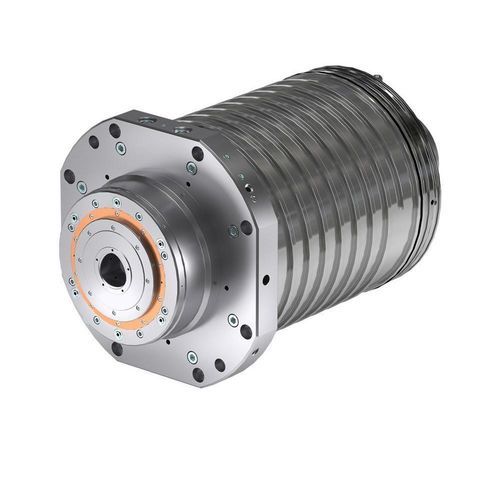

機械加工電動スピンドル ES518

製粉ドラフト大型ミリング

概要
HSDの電動スピンドルES518は、金属や先端材料の重切削加工向けに設計された高出力スピンドルです。ES5シリーズの一部であり、連続定格出力（S1）43 kW、S6（40%）で最大51.6 kWの性能を発揮し、高トルクと各種センサーオプションにより精密なフライスや荒加工に対応します。

仕様表
ES518 - 43 kW
本体径 [mm]: Ø310
最大回転数 [rpm]（グリース / エア・オイル）: 8,000 / 10,000
モータ形式: 非同期（Asynchronous）
トルク S1/S6 (40%) [Nm]: 410 / 493
出力 S1/S6 (40%) [kW]: 43 / 51.6
工具取り付け: HSK A100
冷却方式: 液冷
軸受給脂: グリース / エアオイル
質量 [kg]: 150
軸内通油: 有り
振動センサー: 有り
伸びセンサー: オプション
軸固定: 無し
ベアリング予圧機能: 無し
軸キット: なし
冷却ハウジング: オプション

特徴 / 技術仕様

• 型番: ES518
• 定格出力（S1）: 43 kW（S6 40%: 51.6 kW）
• トルク S1 / S6 (40%): 410 Nm / 493 Nm
• 最大回転数: 8,000 rpm（グリース） / 10,000 rpm（エア・オイル）
• 本体径: Ø310 mm
• 工具取り付け: HSK A100
• 冷却方式: 液冷方式
• 軸受給脂: グリースまたはエアオイル
• 軸内通油: 有り
• 振動センサー: 標準装備
• 伸びセンサー: 要望に応じて対応
• 軸固定: 未対応
• ベアリング予圧機能: 未対応
• 軸キット: 付属しない
• 冷却ハウジング: 要望に応じて対応
• 概算質量: 150 kg
