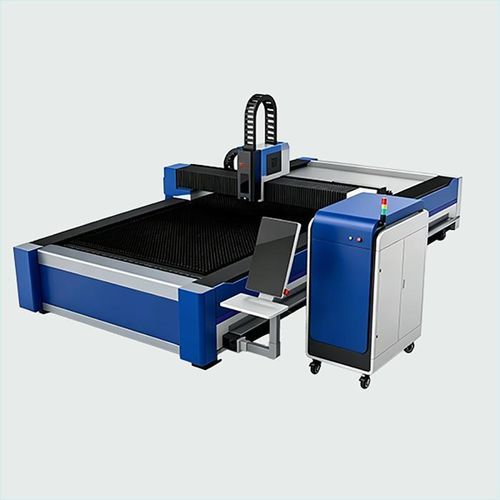

2D レーザー切断機 KC seriesアルミニウム用ステンレススチール用炭素鋼用
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- 2D レーザー
- 切断材料
- アルミニウム用, ステンレススチール用, 炭素鋼用
- 切断製品
- 薄金属板用, 金属板用, シート
- 用途
- 金属製作用, 農作業車用, キッチン用品製造メーカー用
- 相
- 三相
- 構成
- 大型, 平台, ガントリータイプ
- その他の特徴
- 精密, 高出力, 激しい使用に耐える, モジュラー, 大量生産用
- X軸移動距離
3,000 mm, 4,000 mm, 6,000 mm
(118.11 in, 157.48 in, 236.22 in)- Y軸移動距離
1,500 mm, 2,000 mm
(59.06 in, 78.74 in)- 切断速度
110 m/min
- レーザー出力
1,500 W, 3,000 W, 6,000 W
- 繰り返し切断精度
0.02 mm
(0.0008 in)- 加速度
最大: 14.72 m/s²
(48.29 ft/s²)最少: 9.81 m/s²
(32.19 ft/s²)- 電源
380 V
詳細
概要
製品詳細
本機は一体構造の溶接鋼製ベッドを採用し、高剛性により連続高負荷運転でも変形を抑え、長期にわたる構造的安定性を確保します。
高精度を実現する精密門型フライス
ベッドは門型フライス加工によりガイドおよびラックの取り付け面が 0.03 mm/1000 mm の平面度を満たすよう仕上げられ、高精度な位置決めの基盤を提供します。
インテリジェント集中自動潤滑
インテリジェントな集中潤滑システムがガイドとラックへタイミング制御された精密な給油を行い、摩耗を低減して伝達部品の寿命を延ばします。
モジュラー設計の最適化されたセレーションテーブル
セレーション加工された作業テーブルは接触点を最小化して切断時の熱伝導を抑え、ワークの歪みを防止します。モジュール式で着脱可能な設計により、スラグの除去と保守が容易です。
適用業界
板金加工、電気キャビネット、看板・広告、厨房機器、金属家具、フィットネス機器、農業機械。
適用シナリオ
汎用ワークショップ切断、小ロットの板金部品、薄板〜中厚板の加工（炭素鋼、ステンレス、アルミニウム）、標準部品の量産。
技術仕様
- 高剛性の重荷重溶接ベッド
- インテリジェントな集中自動潤滑システム
- 精密門型フライス加工 — 平面度 0.03 mm/1000 mm
- 櫛形（セレーション）テーブル、耐熱性がありスラグ除去が容易
製品詳細
本機は一体構造の溶接鋼製ベッドを採用し、高剛性により連続高負荷運転でも変形を抑え、長期にわたる構造的安定性を確保します。
高精度を実現する精密門型フライス
ベッドは門型フライス加工によりガイドおよびラックの取り付け面が 0.03 mm/1000 mm の平面度を満たすよう仕上げられ、高精度な位置決めの基盤を提供します。
インテリジェント集中自動潤滑
インテリジェントな集中潤滑システムがガイドとラックへタイミング制御された精密な給油を行い、摩耗を低減して伝達部品の寿命を延ばします。
モジュラー設計の最適化されたセレーションテーブル
セレーション加工された作業テーブルは接触点を最小化して切断時の熱伝導を抑え、ワークの歪みを防止します。モジュール式で着脱可能な設計により、スラグの除去と保守が容易です。
適用業界
板金加工、電気キャビネット、看板・広告、厨房機器、金属家具、フィットネス機器、農業機械。
適用シナリオ
汎用ワークショップ切断、小ロットの板金部品、薄板〜中厚板の加工（炭素鋼、ステンレス、アルミニウム）、標準部品の量産。
技術仕様
- 機種：KC3015、KC4020、KC6020
- 作業範囲：3000 mm × 1500 mm；4000 mm × 2000 mm；6000 mm × 2000 mm
- レーザー出力：1500 W / 3000 W / 6000 W
- X/Y軸位置決め精度：0.03 mm
- X/Y軸繰り返し位置決め精度：0.02 mm
- 最大連動位置決め速度：110 m/min
- 最大加速度：1.0–1.5 G
- 定格電源：380 V / 50 Hz
