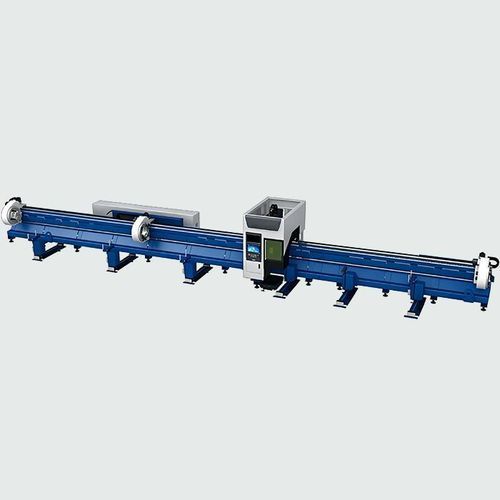

レーザー切断機 KCT12055T4

スチール用管サーボドライブ

概要

• 高速・高生産性
• 長尺管の精度確保のためのサーボ可動チャック
• 超短端材で高い材料歩留まり
• 自動供給・安定した排出サポート

1 高速性能と優れた生産性
最大加速度2.0G、早送り速度150m/min、チャック回転速度最大200RPMなどを備え、大径管の加工サイクルを短縮し生産性を向上させます。

2 サーボ駆動可動前チャック
高精度のサーボ制御により前チャックが可動し、レーザーヘッドを前後チャック間で切断位置に合わせられるため、長尺材でも高い位置決め精度と寸法安定性を確保します。

3 超短端材で最大限の材料利用
材料により20mm〜70mmの超短残材を実現し、スクラップを最小化して高価な管材の材料歩留まりを向上させます。

4 延長排出サポート（オプション）
オプションの2〜3m排出ラックにより、超長尺の完成品を安定的に支持して滑らかに排出でき、取り扱いによる損傷を防ぎ、後工程を効率化します。

技術仕様
機種：KCT12055T4
締め付け範囲：丸管 Φ40-550mm；角管 □40-540mm
レーザーパワー：3000W/6000W/120000W
最大回転数：30 r/min
有効切断長さ：12500 mm
最大単管積載容量：2000 kg
チャック構造：550 空気圧チャック
定格電圧・周波数：3PH 380V 50Hz

適応業界
大口径配管工事、石油設備、船舶配管、重量鋼構造物。

適用シナリオ
超大口径管、超重量物、長尺管の高効率切断。

仕様一覧

• 機種：KCT12055T4
• 締め付け範囲：丸管 Φ40-550mm；角管 □40-540mm
• レーザーパワー選択：3000W、6000W、120000W
• 最大回転数：30 r/min
• 有効切断長さ：12500 mm
• 最大単管積載容量：2000 kg
• チャック構造：550 空気圧チャック
• 定格電圧・周波数：3PH 380V 50Hz
