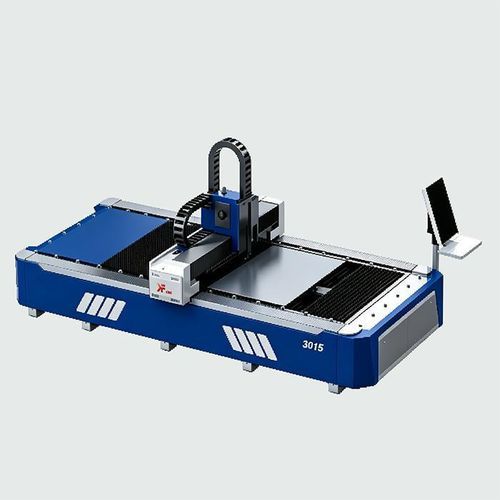

レーザー切断機 KCA series

金属用金属板用三相

概要

• コスト効率に優れた高速度レーザー切断ソリューション
• 統合された合理化された内部アーキテクチャ
• 安定した伝動で低振動
• クリーンな切断縁を実現する高精度レーザーヘッド
• 環境配慮型設計

高剛性強化フレーム
重要な荷重部品に対して一体成形設計を採用。モノリシック構造により機械の剛性を高め、機械的変形を低減し、高速連続運転時でも切断精度を維持します。

シームレスなシステム同期
主要構成要素の最適配置により、伝達系と駆動系の協調動作を実現。滑らかな動作制御、振動低減、応答速度向上により精密な加工が可能です。

統合された合理化アーキテクチャ
空圧および電気系を高度に統合して配線・配管の接続点を最小化。流体動力や回路の安定性が向上し、故障リスクを低減、保守作業も簡素化されます。

高精度先進レーザーヘッド
優れたビーム品質と高精度な集光を実現するレーザーヘッドを搭載。熱影響域（HAZ）を最小限に抑え、バリのない切断面を得られ、各種材厚に対して高速かつ高精度な切断が可能です。

技術パラメータ

• 機種 : KCA3015 | KCA4020
• 作業領域 : 3000mm × 1500mm (KCA3015) | 4000mm × 2000mm (KCA4020)
• レーザー出力 : 1500W / 3000W / 6000W
• X/Y軸位置決め精度 : ±0.05mm
• X/Y軸繰り返し位置決め精度 : ±0.03mm
• 最大連動位置決め速度 : 110 m/min
• 最大加速度 : 0.8G
• 定格電圧および周波数 : 380V / 50Hz

適用産業
小規模製造工場、金属工芸・板金、HVAC部品製造、自動車整備・カスタム工房、小規模板金工房。

適用シナリオ
エントリーレベルのレーザー切断；小ロットのコスト効率化生産；多品種・柔軟な加工；スタートアップや小規模工場の信頼性が高く経済的な切断用途に最適です。
