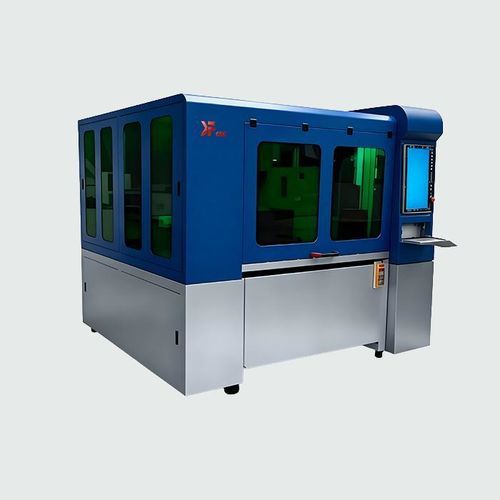

レーザー切断機 KC3015S

金属用金属板用CNC

製品概要

• 高荷重に耐え変形しにくい構造
• デュアルバスサーボモーター
• 荷役が容易な引き出し式作業台の人間工学設計
• スマートな多ゾーン集じん（8～30ゾーン）
• 高ダイナミクスに最適化された横梁

1 高強度構造
デュアルバスサーボと高剛性横梁の組み合わせにより、振動が大幅に低減され、連続高負荷の切断時でも安定性が向上します。この構成は、高トルクの動作を安定して供給し、負荷下での位置精度を維持します。

2 引き出し式の人間工学的作業台
引き出し式テーブルは中量生産の素材搬送を簡素化します。手作業の時間を短縮し、自動供給に対応した半密閉で安全な作業フローに適しています。

3 スマート多ゾーン集じんシステム
8～30の高吸引ゾーンで構成可能な集じんシステムは、作業領域全体の煙と粒子を効果的に除去します。ゾーン設計により空気品質が向上し、フィルター負荷が軽減され、運転時のエネルギー消費が低減します。

4 高ダイナミクス最適化横梁
低重心で大断面に設計された横梁は、迅速な加速と高い時間当たりスループットを実現します。航空宇宙用の軽量高強度材料で製造され、変形に強く、長期にわたり機械精度を保ちます。

技術パラメータ
機種: KC3015S
加工範囲: 3000 mm × 1500 mm
レーザー出力: 1500 W / 3000 W / 6000 W
X/Y 位置決め精度: ±0.03 mm
X/Y 繰返し精度: ±0.02 mm
最大連動位置決め速度: 110 m/min
最大加速度: 1.5 G
定格電圧・周波数: 3相 380 V 50 Hz

適用業界
電気筐体、精密板金、厨房用品、自動車アクセサリー、クリーンワークショップ。

適用シナリオ
中ロットの安定加工；粉じん管理された環境；半密閉の安全運転；積み降ろしが容易で安定した処理が求められる用途。

仕様 / 技術仕様

• 機種: KC3015S
• 加工範囲: 3000 mm × 1500 mm
• 選択可能なレーザー出力: 1500 W、3000 W、6000 W
• 位置決め精度 (X/Y): ±0.03 mm
• 繰返し精度 (X/Y): ±0.02 mm
• 最大連動位置決め速度: 110 m/min
• 最大加速度: 1.5 G
• 電源: 3相 380 V、50 Hz
