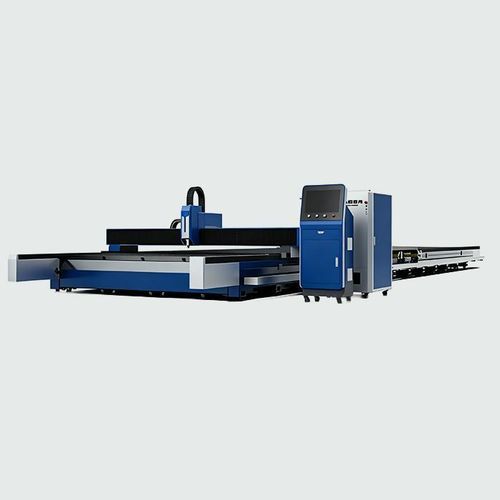

3D レーザー切断機 KC seriesスチール用金属用厚金属板用
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- 3D レーザー
- 切断材料
- 金属用, スチール用
- 切断製品
- 厚金属板用, 金属板用, シ－ト
- 複合機能
- 面取り, 溶接用
- 相
- 三相
- 構成
- 大型, ガントリータイプ, フロアトラック
- その他の特徴
- 高速, モジュラー
- X軸移動距離
最少: 8,000 mm
(314.96 in)最大: 34,000 mm
(1,338.58 in)- Y軸移動距離
2,500 mm, 3,200 mm
(98.43 in, 125.98 in)- 切断速度
110 m/min
- レーザー出力
最少: 3,000 W
最大: 120,000 W
- 繰り返し切断精度
0.02 mm, 0.03 mm
(0.0008 in, 0.0012 in)- 加速度
14.72 m/s²
(48.29 ft/s²)- 電源
380 V
詳細
簡潔説明
1 シームレスな拡張性を持つ超長作業領域
床設置式のトラックシステムは、標準構成から12〜60メートル（それ以上）まで延長可能で、特大ワークピースに対応します。モジュール式のレールにより、現地での延長が少ない土木作業で実施でき、生産要求の拡大に合わせて設備を更新せずに対応できます。
2 高スループット向け高ダイナミックポータル
往復運動に最適化された高速度運転を実現し、ポータルは床レール上を高速で移動して非切断サイクル時間を最小化します。長尺部品の大量生産に適した構成です。
3 デュアルドライブの相乗効果を持つ軽量一体型ビーム
低慣性で高強度の一体型ビームは、高速運動時の振動と慣性影響を低減します。同期デュアルモータ駆動と組み合わせることで、走行全長にわたる均一なトルク配分と高精度な位置決めを実現し、大判板や長尺材で安定した切断品質を保ちます。
4 溶接準備用オプションの3D面取りシステム
±45°の多角度傾斜をサポートするプロフェッショナルな3D切断ヘッドによりアップグレード可能。V、X、Y、K形状の面取りを一度の通過で行い、二次研削を削減して厚板の溶接準備効率を向上させます。
技術仕様
Machine Model: KC8025 | KC12025 | KC13032 | KC16032 | KC24032 | KC34032
作業領域: 8000mm*2500mm | 12000mm*2500mm | 13000mm*3200mm | 16000mm*3200mm | 24000mm*3200mm | 34000mm*3200mm
レーザ出力: 3000W/6000W/120000W/20000W | 6000W/120000W/20000W/30000W | 6000W/120000W/20000W/30000W | 120000W/20000W/30000W | 120000W/20000W/30000W/40000W | 6000W/120000W/20000W/30000W/40000W
X/Y 位置精度: ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm
X/Y 繰返し位置精度: ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm
最大連動速度: 110m/min | 110m/min | 110m/min | 110m/min | 110m/min | 110m/min
最大加速度: 1.5G | 1.5G | 1.5G | 1.5G | 1.5G | 1.5G
定格電圧・周波数: 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz
適用産業
造船、風力発電、鋼構造、鉄道、橋梁工学、大型機械、圧力容器
適用シナリオ
超大判板の切断；長尺・重量板の加工；延長可能なベッド；20kW–40kWの高出力システム；現地での長さカスタマイズ。
仕様 / 技術データ
- 床設置式レールシステム、延長可能
- 高ダイナミックポータル
- デュアルドライブによる高安定性
- オプションの3D面取り ±45°
- EU安全規格準拠
1 シームレスな拡張性を持つ超長作業領域
床設置式のトラックシステムは、標準構成から12〜60メートル（それ以上）まで延長可能で、特大ワークピースに対応します。モジュール式のレールにより、現地での延長が少ない土木作業で実施でき、生産要求の拡大に合わせて設備を更新せずに対応できます。
2 高スループット向け高ダイナミックポータル
往復運動に最適化された高速度運転を実現し、ポータルは床レール上を高速で移動して非切断サイクル時間を最小化します。長尺部品の大量生産に適した構成です。
3 デュアルドライブの相乗効果を持つ軽量一体型ビーム
低慣性で高強度の一体型ビームは、高速運動時の振動と慣性影響を低減します。同期デュアルモータ駆動と組み合わせることで、走行全長にわたる均一なトルク配分と高精度な位置決めを実現し、大判板や長尺材で安定した切断品質を保ちます。
4 溶接準備用オプションの3D面取りシステム
±45°の多角度傾斜をサポートするプロフェッショナルな3D切断ヘッドによりアップグレード可能。V、X、Y、K形状の面取りを一度の通過で行い、二次研削を削減して厚板の溶接準備効率を向上させます。
技術仕様
Machine Model: KC8025 | KC12025 | KC13032 | KC16032 | KC24032 | KC34032
作業領域: 8000mm*2500mm | 12000mm*2500mm | 13000mm*3200mm | 16000mm*3200mm | 24000mm*3200mm | 34000mm*3200mm
レーザ出力: 3000W/6000W/120000W/20000W | 6000W/120000W/20000W/30000W | 6000W/120000W/20000W/30000W | 120000W/20000W/30000W | 120000W/20000W/30000W/40000W | 6000W/120000W/20000W/30000W/40000W
X/Y 位置精度: ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm
X/Y 繰返し位置精度: ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm
最大連動速度: 110m/min | 110m/min | 110m/min | 110m/min | 110m/min | 110m/min
最大加速度: 1.5G | 1.5G | 1.5G | 1.5G | 1.5G | 1.5G
定格電圧・周波数: 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz
適用産業
造船、風力発電、鋼構造、鉄道、橋梁工学、大型機械、圧力容器
適用シナリオ
超大判板の切断；長尺・重量板の加工；延長可能なベッド；20kW–40kWの高出力システム；現地での長さカスタマイズ。
仕様 / 技術データ
- シリーズ: KC series
- 作業領域オプション: モデルにより8000mm*2500mmから34000mm*3200mmまで
- レーザ出力オプションはモデルにより異なる（例：3kW、6kW、20kW、30kW、40kWおよびリスト記載の大きな値）
- X/Y 位置決め精度: ±0.03mm
- X/Y 繰返し精度: ±0.02mm
- 最大連動（位置）速度: 110 m/min
- 最大加速度: 1.5G
- 定格電圧・周波数: 3相 380V、50Hz
- オプションの3D面取りヘッド（±45°マルチアングル対応）
- 現地で延長可能な床レール（モジュラー設計）により約12 m〜60 m以上の長さに対応
