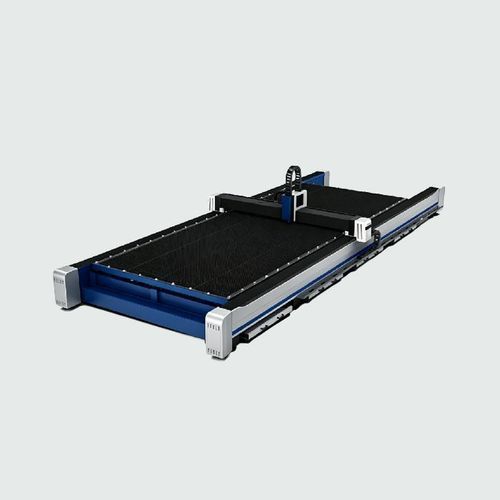

2D レーザー切断機 KC series

ステンレススチール用炭素鋼用厚金属板用

概要

• 長さをカスタマイズ可能なモジュラー分割ベッド
• 移動ガントリ式でワークは固定のアーキテクチャ
• 大判板材向けの高精度加工
• ゾーン別のインテリジェント集じん・スラグ除去

主要機能

• スケーラブルなモジュラーベッド設計：モジュール式の分割ベッド構造により、機械長のカスタマイズや現地での延長が可能で、装置全体の交換なしにブロック方式で拡張できます。
• 高精度を実現する固定ワーク・移動ガントリ：固定ベッドと移動ガントリの構成により、重量のある板材を切断中に静止させ、慣性による誤差を排除して大判の寸法安定性を確保します。
• 同期制御されたゾーン別インテリジェント吸引：切断ヘッドと同期するマルチゾーン吸引により、稼働ゾーンのみを集中吸引して粉塵・スラグの除去効率を高め、エネルギー消費を抑制します。
• 高ダイナミック精度レーザーヘッド：インテリジェントオートフォーカスを備えた高性能レーザーヘッドが、集束したビームを生成して高速・高精度な切断を可能にし、熱影響域を最小化して端面をクリーンに仕上げます。

技術仕様
機種 | KC6025 | KC8025 | KC12025 | KC13032 | KC16032
加工範囲 | 6000mm*2500mm | 8000mm*2500mm | 12000mm*2500mm | 13000mm*3200mm | 16000mm*3200mm
レーザー出力 | 3000W/6000W/120000W/20000W | 3000W/6000W/120000W/20000W | 6000W/120000W/20000W/30000W | 6000W/120000W/20000W/30000W | 120000W/20000W/30000W
X/Y 位置精度 | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm
X/Y 繰返し位置精度 | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm
最大連動位置速度 | 110m/min | 110m/min | 110m/min | 110m/min | 110m/min
最大加速度 | 1.5G | 1.5G | 1.5G | 1.5G | 1.5G
定格電圧・周波数 | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz

適合業界

• 造船
• 鉄骨構造
• 建設機械
• 鉄道輸送
• 風力発電
• エネルギー機器
• 橋梁工事
• 大型鋼材サービスセンター

適用シナリオ

• 大判板材の一度切り切断
• 高出力による厚板加工
• 現地で延長可能なモジュラー伸張ベッド
• 一巡のベベル切断
• 24時間体制の重負荷安定生産

仕様詳細

• 機種：KC6025; KC8025; KC12025; KC13032; KC16032
• 加工範囲（機種別）：6000mm*2500mm; 8000mm*2500mm; 12000mm*2500mm; 13000mm*3200mm; 16000mm*3200mm
• レーザー出力（機種別オプション）：3000W/6000W/120000W/20000W; 3000W/6000W/120000W/20000W; 6000W/120000W/20000W/30000W; 6000W/120000W/20000W/30000W; 120000W/20000W/30000W
• X/Y 位置決め精度：±0.03mm（全機種）
• X/Y 繰返し精度：±0.02mm（全機種）
• 最大連動位置決め速度：110 m/min（全機種）
• 最大加速度：1.5G（全機種）
• 定格電圧・周波数：3PH 380V 50Hz（全機種）
