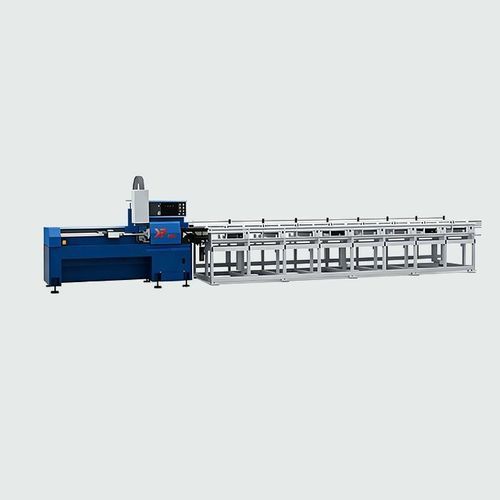

レーザー切断機 KCT series

金属用管サーボドライブ

概要

• 小径チューブ用の高精度専用チャック
• 高剛性ベッドによる安定加工
• 防塵性の高い密閉構造
• オプションで半自動供給装置対応

主な特長
超高精度専用チャック
小径管向けに設計された密閉型の高精度チャックは、±0.1 mm以内のクランプ精度を実現します。汚染を抑え、精密部品の繰り返し位置決めを確保します。

高剛性の重荷重ベッド
門型フライス加工と精密仕上げにより、振動・ねじれ・変形に対する耐性を最大化しています。この構造剛性は連続稼働時の安定性と長寿命化に寄与します。

半自動補助供給システム（オプション）
オプションのフィーダーは各種チューブ仕様・長さに適応し、最大6本をステージングして手作業を削減し、投入効率を向上させます。

高精度サーボ駆動可動前方チャック
サーボ制御の可動前方チャックにより、前後チャック間でレーザー切断が可能です。長尺ワークでも高精度を維持し、同心度を保ったまま高速加工を実現します。

技術仕様
機種：KCT3 / KCT6
チャック範囲（KCT3）：丸管 Φ3–25 mm；角管 □3–23 mm
チャック範囲（KCT6）：丸管 Φ3–80 mm；角管 □3–80 mm
レーザー出力：1500 W（KCT3）；1500 W / 3000 W（KCT6）
最高回転数：300 r/min（KCT3）；200 r/min（KCT6）
有効切断長：3000 mm（KCT3）；6500 mm（KCT6）
チャック構成：30個エアチャック（KCT3）；80個エアチャック（KCT6）
定格電圧・周波数：3相 380 V 50 Hz

適用業界

• 医療機器部品
• 家具金具
• 照明機器
• 電子部品
• 小径配管アセンブリ

適用シーン
精密マイクロチューブ切断、薄肉小径パイプ加工、高速で安定した生産ラインでの使用に適します。

仕様 / 技術データ

• 型式：KCT3 / KCT6（KCTシリーズ）
• チャック範囲 KCT3：丸 Φ3–25 mm；角 □3–23 mm
• チャック範囲 KCT6：丸 Φ3–80 mm；角 □3–80 mm
• レーザー出力オプション：1500 W；3000 W（KCT6はオプション）
• 最高回転数：300 r/min（KCT3）、200 r/min（KCT6）
• 有効切断長：3000 mm（KCT3）、6500 mm（KCT6）
• チャック：30個エアチャック（KCT3）、80個エアチャック（KCT6）
• 定格電圧／周波数：3相 380 V 50 Hz
