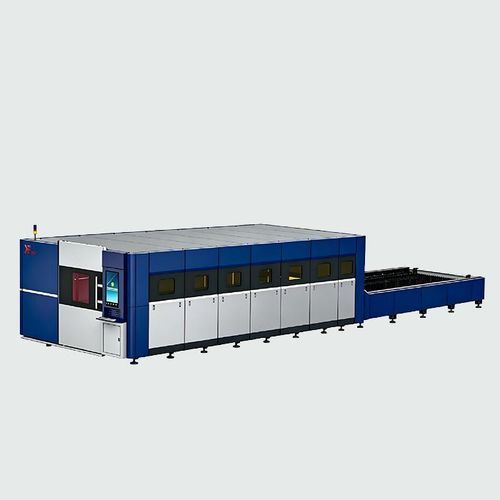

レーザー切断機 KC seriesアルミニウム用ステンレススチール用金属板用
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- レーザー
- 切断材料
- アルミニウム用, ステンレススチール用
- 切断製品
- 金属板用
- 材料の搬入
- 自動荷積み式
- 相
- 三相
- 構成
- 大型, ガントリータイプ, ダブルテーブル
- その他の特徴
- 自動, 高出力, 激しい使用に耐える, 大量生産用, 全閉, エクスチェンジ テーブル付
- X軸移動距離
3,000 mm, 4,000 mm, 6,000 mm, 8,000 mm, 12,000 mm
(118.11 in, 157.48 in, 236.22 in, 314.96 in, 472.44 in)- Y軸移動距離
1,500 mm, 2,000 mm, 2,500 mm
(59.06 in, 78.74 in, 98.43 in)- 切断速度
110 m/min
- レーザー出力
最少: 1,500 W
最大: 120,000 W
- 繰り返し切断精度
0.02 mm, 0.03 mm
(0.0008 in, 0.0012 in)- 加速度
11.77 m/s², 14.71 m/s²
(38.62 ft/s², 48.26 ft/s²)- 電源
380 V
詳細
概要
1 二面連続生産（交換式）
切断と積卸しを同時に行える二面パレット交換方式により稼働停止時間を排除し、バッチ間の待機をなくして高流量の継続生産に対応します。
2 安全性と環境制御のための全閉ハウジング
全閉保護筐体と高性能のろ過・排気システムを組み合わせ、煙や火花、拡散するレーザー放射を封じ込めます。これにより工場の安全基準や環境基準への適合を支援し、管理された作業空間を維持します。
3 重負荷対応の構造剛性と精度
高剛性フレームと低重心ガントリにより振動減衰と熱安定性を確保します。これにより長時間稼働や厚板加工時でも位置決め精度（X/Y ±0.03mm、繰返し ±0.02mm）を安定的に維持します。
4 インテリジェントな安全・保守エコシステム
安全光幕、全自動潤滑、空調制御された電子部品を標準搭載し、監視システムと連携します。これにより人的ミスを低減し、衝突を防止し、保守を簡素化して総所有コストを抑制します。
技術仕様（TECHNICAL PARAMETERS）
機種 | KC3015EC | KC4020EC | KC6020EC | KC6025EC | KC8025EC | KC12025EC
加工範囲 | 3000mm×1500mm | 4000mm×2000mm | 6000mm×2000mm | 6000mm×2500mm | 8000mm×2500mm | 12000mm×2500mm
レーザー出力 | 1500W/3000W/6000W/12000W | 1500W/3000W/6000W/12000W/20000W | 3000W/6000W/12000W/20000W | 3000W/6000W/12000W/20000W | 3000W/6000W/12000W/20000W | 6000W/12000W/20000W/30000W
X/Y 位置精度 | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm
X/Y 繰返し精度 | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm
最大位置決め速度 | 110 m/min | 110 m/min | 110 m/min | 110 m/min | 110 m/min | 110 m/min
最大加速度 | 1.2G | 1.5G | 1.5G | 1.5G | 1.5G | 1.5G
定格電圧・周波数 | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz
適用業界
電気筐体、精密板金、厨房用具、自動車付属品、クリーンワークショップ等。
適用シナリオ
中量バッチの安定加工、粉じん制御が必要な環境、半閉鎖の安全運用、簡易な積卸しを求める作業フロー。
仕様 / 技術情報
- パレット交換による二面連続生産
- 全閉構造による安全保護と煙の封じ込め
- レーザー放射および火花からの防護
- 統合されたインテリジェント安全監視システム
- 重負荷運転でも長期安定稼働を想定した設計
1 二面連続生産（交換式）
切断と積卸しを同時に行える二面パレット交換方式により稼働停止時間を排除し、バッチ間の待機をなくして高流量の継続生産に対応します。
2 安全性と環境制御のための全閉ハウジング
全閉保護筐体と高性能のろ過・排気システムを組み合わせ、煙や火花、拡散するレーザー放射を封じ込めます。これにより工場の安全基準や環境基準への適合を支援し、管理された作業空間を維持します。
3 重負荷対応の構造剛性と精度
高剛性フレームと低重心ガントリにより振動減衰と熱安定性を確保します。これにより長時間稼働や厚板加工時でも位置決め精度（X/Y ±0.03mm、繰返し ±0.02mm）を安定的に維持します。
4 インテリジェントな安全・保守エコシステム
安全光幕、全自動潤滑、空調制御された電子部品を標準搭載し、監視システムと連携します。これにより人的ミスを低減し、衝突を防止し、保守を簡素化して総所有コストを抑制します。
技術仕様（TECHNICAL PARAMETERS）
機種 | KC3015EC | KC4020EC | KC6020EC | KC6025EC | KC8025EC | KC12025EC
加工範囲 | 3000mm×1500mm | 4000mm×2000mm | 6000mm×2000mm | 6000mm×2500mm | 8000mm×2500mm | 12000mm×2500mm
レーザー出力 | 1500W/3000W/6000W/12000W | 1500W/3000W/6000W/12000W/20000W | 3000W/6000W/12000W/20000W | 3000W/6000W/12000W/20000W | 3000W/6000W/12000W/20000W | 6000W/12000W/20000W/30000W
X/Y 位置精度 | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm
X/Y 繰返し精度 | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm
最大位置決め速度 | 110 m/min | 110 m/min | 110 m/min | 110 m/min | 110 m/min | 110 m/min
最大加速度 | 1.2G | 1.5G | 1.5G | 1.5G | 1.5G | 1.5G
定格電圧・周波数 | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz
適用業界
電気筐体、精密板金、厨房用具、自動車付属品、クリーンワークショップ等。
適用シナリオ
中量バッチの安定加工、粉じん制御が必要な環境、半閉鎖の安全運用、簡易な積卸しを求める作業フロー。
仕様 / 技術情報
- 製品名：Full Enclosure with Exchange Platform
- 対応機種：KC3015EC、KC4020EC、KC6020EC、KC6025EC、KC8025EC、KC12025EC
- 加工範囲：3000mm×1500mm〜12000mm×2500mm
- レーザー出力オプション：1500W〜30000Wの構成（複数組合せあり）
- 位置決め精度：X/Y ±0.03mm；繰返し ±0.02mm
- 最大位置決め速度：110 m/min
- 最大加速度：最大 1.5G
- 電源：3相 380V 50Hz
- 安全機能：全閉構造、レーザー放射・火花対策、安全光幕
- 保守機能：自動給油、電子機器の空調管理、インテリジェント監視
