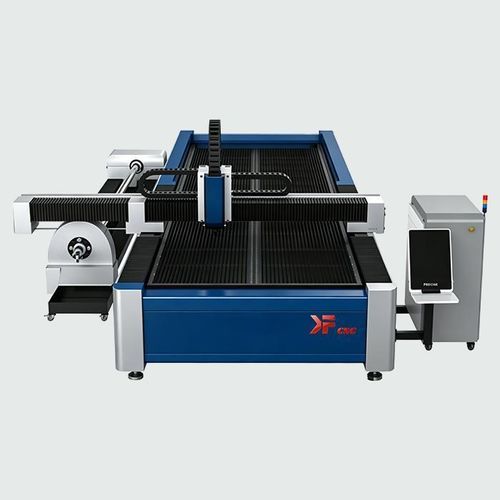

レーザー切断機 KC series

アルミニウム用ステンレススチール用銅用

短い説明

• 小径パイプ用の高精度チャック
• 安定した切断を実現する高剛性ベッド
• 内部・外部集じんを備えた防じん設計
• 半自動搬送オプション

概要
板材とパイプの切断を一つのプラットフォームに統合することで、KCシリーズは2台分の機能を1台の設置面積で実現し、設備投資（CAPEX）を削減し作業場のスペースを最適化します。本機は金属板、パイプ、構造材（C形鋼、I形鋼、アングル）を処理し、高速切断、穴あけパターン、ベベリングをワンパスで行えます。

フルストローク移動設計によりパイプ両端の精密切断が可能で、ゼロテール処理による材料利用率向上と廃材低減を実現します。

内部外部の集じんシステムと特許取得の防じん設計を備え、作業環境を清潔に保ち寿命を延ばします。炭素鋼、ステンレス、銅、アルミなどの標準および特殊形状パイプの切断に対応します。

技術仕様
機種：KC3015T24 — KC4020T24 — KC6020T36
処理エリア：3000mm × 1500mm — 4000mm × 2000mm — 6000mm × 2000mm
レーザー出力：3000W / 6000W
把持範囲： (KC3015T24 & KC4020T24) 円形 Φ20–230mm；角形 □20–230mm — (KC6020T36) 円形 Φ20–350mm；角形 □20–350mm
チャック構造：240 空気圧チャック
電源：3PH 380V 50Hz

適用業界：一般作業所、板金加工、家具製造、建築金物、多品種工場。

適用シナリオ：板材とパイプを1台で処理して省スペース化；多素材の柔軟な生産；混合少量生産の対応。

仕様 / 技術仕様

• シリーズ：KCシリーズ（KC3015T24、KC4020T24、KC6020T36）
• 処理エリアオプション：3000×1500 mm、4000×2000 mm、6000×2000 mm
• レーザー出力オプション：3000Wまたは6000W
• 把持範囲（KC3015T24 & KC4020T24）：円形 Φ20–230 mm；角形 □20–230 mm
• 把持範囲（KC6020T36）：円形 Φ20–350 mm；角形 □20–350 mm
• チャック構造：240 空気圧チャック
• 電源：3相 380V、50Hz
• 機能：板材・パイプ同時切断、高速切断、穴あけ、ベベル加工、ゼロテール処理
• 材料：炭素鋼、ステンレス、銅、アルミ、標準および特殊形状パイプ
• 防じん：内部・外部集じんシステム、特許防じん設計
• オプション：半自動搬送
