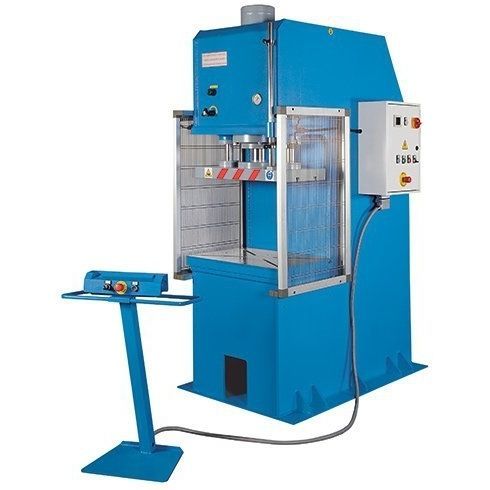

油圧式プレス機 HPK 200 A

パンチ成形深絞り加工

製品説明
HPK 200 Aは、深絞り、成形、パンチング、ノッチング向けに設計されたC型フレームの油圧プレスです。ヨーロッパ製のこのモデルは最大200 tの加圧力を発揮します。大形のラムプレートと工具固定用のTスロット付きワークテーブル、ラムの平行性を確保する自己潤滑式円形ガイド2本、操作員の安全を確保する移動式二点同時操作、調整可能なストロークリミットスイッチを備えています。コンパクトな油圧ユニットはフレーム内に配置。Siemens PLCやIndustry 4.0連携のオプション対応が可能です。カスタム仕様はお問い合わせください。

ハイライト

• C型フレームプレス、モデル HPK 200 A – 200 t
• ヨーロッパ製
• Tスロット付き大型ラムプレートとテーブルにより多様な治工具に対応
• ラムの精密な整列を実現する自己潤滑式円形ガイド2本
• 移動式二点同時操作と調整可能なストロークストップで安全操作
• 速送り用の2段油圧ポンプにより効率的な作業速度
• Siemens PLCおよびIndustry 4.0連携オプション
• カスタムソリューション対応

仕様
作業領域
加圧力: 200 t
テーブル寸法: 1,000 mm x 600 mm
ストローク: 500 mm
ラムプレート寸法: 870 mm x 500 mm
支間（スロット深さ）: 300 mm
作業時ストローク速度: 3 mm/s

早送り
早送り: 21 mm/s

駆動能力
モーター出力: 7.5 kW

寸法・重量
外形寸法（L x W x H）: 2.3 m x 1.5 m x 3 m
重量: 8,200 kg

標準装備

• 移動式二点同時操作パネル
• 調整可能なストロークストップ
• 圧力計
• ラムプレート（2本のガイド、Tスロット付）
• 自動運転モードおよび自動復帰
• Siemens PLC
• 自動切替式2段油圧ポンプ
• 圧力スイッチ
• 作業時間タイマー
• 取扱説明書

用途

• パンチング
• 深絞り
• 成形・ノッチング
• 試験および量産
