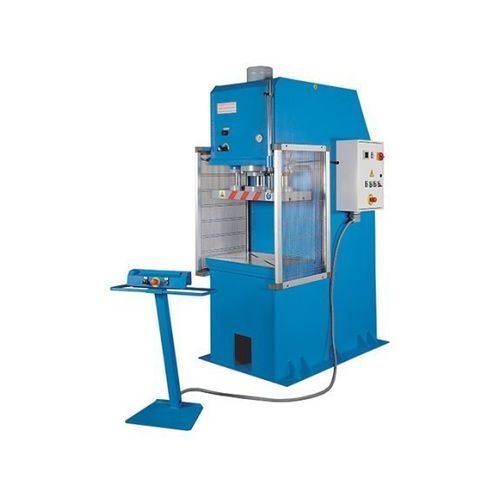

油圧式プレス機 HPK 70 A

成形深絞り加工Ｃ形フレ−ム

概要
HPK AシリーズのC型フレーム油圧プレス HPK 70 A は、深絞り、成形、刻み加工向けに設計された定格押付力70 tの機種です。ヨーロッパ製の精密部品を採用し、大型のスライドプレートとT溝付き作業テーブル、移動式二次ハンド操作盤により安全で柔軟な生産に対応します。可変ストローク用の調整式ストップを備え、カスタム仕様にも対応可能です。

主な特長

• 金型アクセスに優れたC型フレーム設計
• 定められた規格に基づくヨーロッパ製造
• 試作および量産の両方に適合
• Industry 4.0 連携対応可能
• カスタムソリューション対応

製品詳細

• マシン総力に耐える溶接C型鋼構造
• 大型スライドプレートと作業テーブルにより大きな金型や複数治具に対応
• 2本の自己潤滑式円形ガイドを備えた油圧シリンダでスライドを精密かつ均一に送り出す
• 精密加工されたシリンダ表面と高品質シールにより摩耗を低減
• 容易に調整可能な機械式ストップによる迅速なストローク長調整
• フレーム内にコンパクトかつアクセスしやすく配置された油圧ユニット
• 2段式油圧ポンプで高速送給と作業速度の最適化を実現
• T溝付きのスライドプレートと作業テーブルで金型の固定が可能
• 可搬式操作パネルにより操作の柔軟性を確保、追加操作は制御盤に統合
• 厳格な基準に準拠した部品構成および欧州安全指令に適合

標準装備

• 移動式二次ハンド操作盤
• 上下ストローク用調整式ストップ
• 圧力計
• 2本ガイド付移動式上テーブル（T溝付）
• 自動運転機能
• シリンダ自動復帰
• Siemens PLC
• 2段式自動切替油圧ユニット
• 圧力スイッチ
• タイマー
• 取扱説明書

オプション / アクセサリ

• ライトカーテン L = 1,000 mm
• Siemens KTP 700 Basic デジタル操作盤へのアップグレード
• 横ガイド 2本→4本へのアップグレード
• 個数カウンタ
• 減圧弁付空油式熱交換器
• 減圧弁

技術仕様

• 押付力: 70 t
• テーブル寸法: 700 mm x 500 mm
• ストローク: 500 mm
• スライドプレート寸法: 700 mm x 350 mm
• 張出し量: 250 mm
• 作業速度: 5 mm/s
• 早送り速度: 24 mm/s
• モーター出力: 4 kW
• 外形寸法（L x W x H）: 1.5 m x 1 m x 2.5 m
• 重量: 2,100 kg
