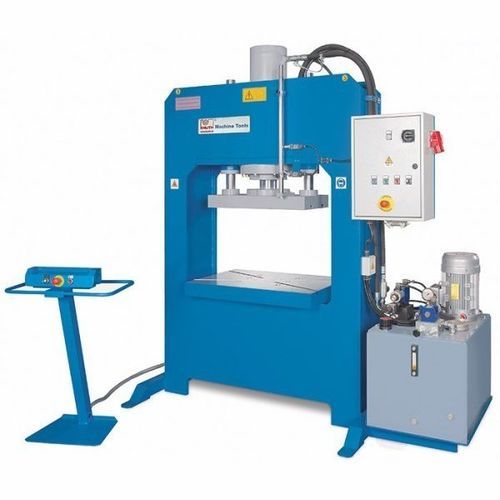

油圧式プレス機 KP 100 A

バリ取り用成形深絞り加工

概要
KP-AシリーズはH型フレーム構造の油圧プレスで、深絞り、成形、トリミングなどの産業用加工向けにヨーロッパで製造されています。定格は40〜300 tで、KP 100 Aは100 t、ストローク500 mmの仕様です。大型のラムプレートとT溝付き作業テーブルにより金型固定が容易です。移動式の二次ハンド操作盤で安全を確保し、ストロークは調整可能なエンドスイッチで設定します。用途に合わせたカスタム仕様にも対応します。

特長

• Made in Europe
• 試作および量産に対応
• 複数シフトの運用が可能
• Industry 4.0 統合オプション
• 要望に応じたカスタムソリューション

製品詳細

• 高剛性の溶接Hフレーム構造により荷重を最適に分散
• 大型油圧シリンダが厚いラムプレートを駆動し、自己潤滑型の円形ガイドで支持
• 作業テーブルおよびラムプレートはT溝を備え、金型や治具の固定が可能
• 可搬式操作パネルで柔軟な運用が可能、追加操作は制御盤内でアクセス可能
• 油圧ユニットは独立モジュール設計で保守が容易、熱的安定性を確保
• 2段式油圧ポンプにより早送りと作業速度の最適化を実現
• シリンダ表面は精密加工され、高品質シールにより摩耗を低減
• 設計および主要部品は欧州の安全基準に準拠

標準装備

• 二次ハンド操作盤
• 上下ストローク用調整可能ストップ
• 圧力計
• 2ガイドおよびT溝付き可動上テーブル
• 自動運転モード
• 自動シリンダ復帰
• Siemens PLC
• 2速自動切替式油圧ユニット
• 圧力スイッチ
• タイマー
• 取扱説明書

オプション装備

• ライトカーテン L = 1,000 mm
• Siemens KTP 700 Basic デジタルコントロールへのアップグレード
• 側面ガイド 2本→4本へのアップグレード
• 打数カウンター
• 減圧弁付き空冷/油冷熱交換器
• 減圧弁

仕様 / 技術データ

• 押圧力: 100 t
• テーブル寸法: 900 mm x 600 mm
• ストローク: 500 mm
• ラムプレート寸法: 700 mm x 350 mm
• 有効幅: 1.050 mm
• ストローク速度: 4 mm/s
• 早送り速度: 26 mm/s
• モーター定格: 4 kW
• 外形寸法 (L x W x H): 2.08 m x 1.05 m x 2.26 m
• 重量: 2,300 kg
