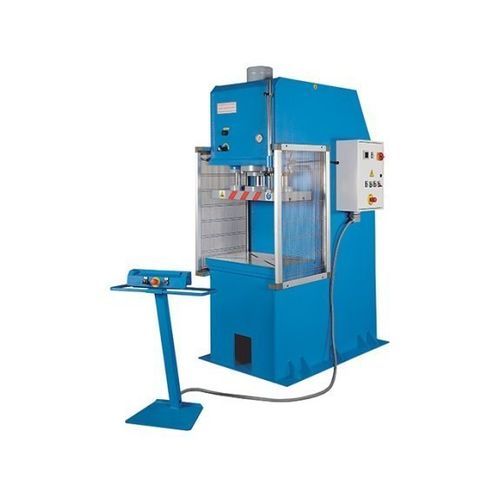

油圧式プレス機 HPK 100 A

成形深絞り加工生産用

概要

HPK AシリーズのC型フレーム油圧プレスは、深絞り、成形、ノッチ加工向けに設計されています。HPK 100は定格押付力100 t、ストローク500 mm、作業テーブル800 x 600 mmを備えています。ヨーロッパ製の精密部品を採用し、ストローク調整、移動式二次ハンド操作、安全機能、産業用自動化・Industry 4.0統合オプションに対応します。

ハイライト

• C型フレームによる高剛性と工具アクセスの良さ
• ヨーロッパ製の高品質コンポーネント
• 試作から量産まで対応
• 移動式二次ハンド操作で作業者の安全を確保
• カスタマイズおよびデジタル統合が可能

製品詳細

• マシンの力に合わせて設計された溶接C型鋼構造
• 大型のスライダープレートとテーブルにより大きな金型や複数セットアップが可能
• 強力な油圧シリンダーと2本の自己給油丸形ガイドで正確かつ均一なスライダ送りを実現
• 高精度なシリンダ面仕上げと高品質シールで摩耗を低減
• 位置決め用の調整可能な機械的ストップでストローク長を迅速に設定
• フレーム内に収められた省スペースな油圧ユニット
• 加速用の2段式油圧ポンプで高速の早送りと最適な作業速度を提供
• T溝付きのスライダープレートとテーブルで治具を固定
• 可搬式操作パネルと制御盤内の追加操作子
• 欧州の安全指令に準拠した設計

標準装備

• 二次ハンド操作パネル
• 可変ストロークストップ
• 圧力計
• 2本ガイドとT溝付き可動スライダープレート
• 自動運転モード
• シリンダ自動復帰
• Siemens PLC
• 自動切換式2段油圧ユニット
• 圧力スイッチ
• タイマー
• 取扱説明書

オプション

• ライトカーテン L = 1,000 mm
• Siemens KTP 700 Basic デジタル制御へのアップグレード
• ガイドを2本から4本へアップグレード
• 打数カウンタ
• 減圧弁付きオイルクーラー
• 減圧弁

技術仕様

• 押付力: 100 t
• テーブル寸法: 800 mm x 600 mm
• ストローク: 500 mm
• スライダープレート寸法: 700 mm x 350 mm
• ノーズ深さ（スロート）: 300 mm
• 作業速度: 4 mm/s
• 早送り: 25 mm/s
• モーター出力: 4 kW
• 外形寸法（L x W x H）: 1.9 m x 1.2 m x 2.6 m
• 重量: 3,400 kg
