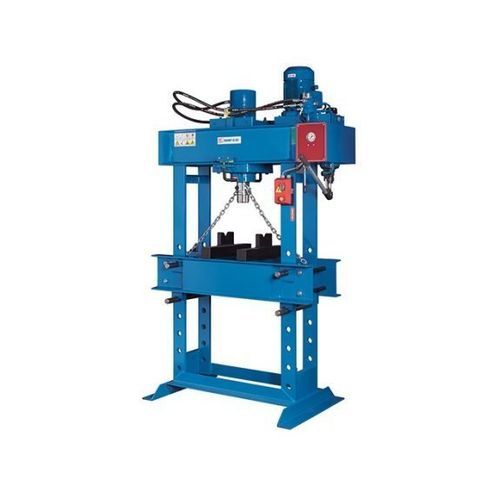

油圧式プレス機 KNWP H 60

電動式可動ピストン付き

製品説明
このシリーズのモーター駆動油圧ワークショッププレスは、ねじれに強い溶接ポータルフレームと調整可能な開放型支持テーブルを特徴としています。ベアリングの圧入・抜き取り、組立・矯正作業、試験片の検査などに適しており、横方向に位置決め可能な作動シリンダによりワークを移動せずに治具調整が可能です。技術系の作業場やメンテナンス部門での効率的な作業に適しています。

ハイライト

• モーター式油圧ユニット
• 水平位置決め可能な作業シリンダ
• 高さ調整可能な作業テーブル
• プリズム（V）ブロックセット付属

作業領域（技術データ）
作業幅：830 mm
フレーム貫通高：300 mm
加圧能力：60 t
使用圧力（最大）：400 bar
ストローク：400 mm
前進／プレス速度：6.1 mm/s
戻り速度：10 mm/s

駆動性能
油圧ポンプモーター出力：3 kW

寸法・重量
油圧タンク容量：6 l
重量：700 kg
寸法（L x W x H）：1,460 mm x 850 mm x 2,400 mm

寸法（詳細）
A：2,400 mm
B：850 mm
C：1,050 mm
D：830 mm
E：300 mm
F：1,460 mm

製品の詳細

• 厚肉断面鋼製のねじれに強い溶接ポータルフレーム
• 業務用を想定したヘビーデューティ設計
• 修理・組立作業に幅広く対応
• 軸や支持、シャフトなどの矯正に対応する微調整可能な加圧力
• ベアリングやブッシュの抜き取り・圧入に適した長いピストンストローク
• 作業圧力を常時表示する圧力計
• 効率的な作業を実現するモーター式油圧ユニット
• 水平調整可能な作業シリンダにより据付が容易
• 長期にわたる信頼性を確保する高品質コンポーネント

標準装備 / 付属品

• 可動式作動シリンダ
• 高さ調整可能な作業テーブル
• プリズムブロックセット
• 圧力計
• 取扱説明書

技術仕様

• 型式：KNWP H 60
• 作業幅：830 mm
• フレーム貫通高：300 mm
• 加圧能力：60 t
• 使用圧力（最大）：400 bar
• ストローク：400 mm
• 前進／プレス速度：6.1 mm/s
• 戻り速度：10 mm/s
• 油圧ポンプモーター：3 kW
• 油圧タンク容量：6 l
• 重量：700 kg
• 寸法（L x W x H）：1,460 mm x 850 mm x 2,400 mm
