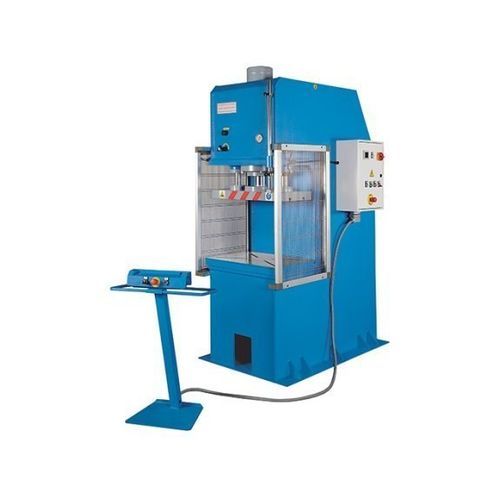

油圧式プレス機 HPK 40 A

成形深絞り加工産業用

概要
HPK Aシリーズは、深絞り、成形、抜き加工向けに設計された油圧式C型フレームプレスです。ヨーロッパ製で、厳しい品質基準を満たすコンポーネントを採用しており、定格力は40～200 tの範囲をカバーします。大きなスライドプレートとTスロット付き作業テーブルにより治具・金型の柔軟な取付けが可能です。移動式の両手操作で作業者の安全を確保し、ストロークは調整可能なストップで設定します。顧客要件に合わせたカスタム構成も提供可能です。

ハイライト

• アクセス性と省スペースを両立するクラシックなC型フレーム設計
• 溶接鋼構造のヨーロッパ製
• 試験、試作、量産に適合
• Industry 4.0統合対応
• 顧客仕様に基づくカスタムソリューション対応

製品詳細

• 定格荷重に応じて設計された溶接C型鋼構造により高い剛性を実現
• 大判スライドプレートおよび作業テーブルにより大型金型や複数治具の装着が可能
• 油圧方式によりストローク距離／時間の柔軟な制御が可能で多用途に対応
• 強力な油圧シリンダと自己潤滑式円形ガイド2本によりスライドの精密かつ均一な案内を実現
• 精密加工されたシリンダ表面と高品質シールにより低摩耗・長寿命を実現
• 調整しやすい機械式ストップでストローク長を迅速に設定可能
• フレーム内部にコンパクトに配置された油圧ユニットは省スペースかつ保守性に優れる
• 2段式油圧ポンプにより早送りと作業速度の最適化を実現
• スライドプレートおよび作業テーブルにT溝を装備し治具固定が可能
• 移動式操作パネルにより柔軟な運転が可能。追加操作部は制御盤に統合
• 設計および構成部品は欧州の安全基準に準拠

標準装備

• 両手操作パネル
• 上下ストローク用調整式ストップ
• 圧力計
• 2ガイド付移動式上テーブルとT溝
• 自動運転モード
• 自動シリンダ戻し
• Siemens PLC
• 自動切替2速油圧ユニット
• 圧力スイッチ
• タイマー
• 取扱説明書

オプション装備

• ライトカーテン L = 1,000 mm
• Siemens KTP 700 Basic デジタルコントロールへのアップグレード
• 側面ガイドを2本から4本へアップグレード
• 枚数カウンター
• 減圧弁付空気/油冷却器
• 減圧弁

技術仕様
作業領域
押圧力: 40 t
テーブル寸法: 700 mm x 500 mm
ストローク（最大）: 500 mm
スライドプレート寸法: 700 mm x 350 mm
スロット深さ（ノッチ深さ）: 250 mm
ストローク速度: 9 mm/s

早送り
早送り: 26 mm/s

駆動能力
モーター出力: 4 kW

寸法と重量
全体寸法 (L x W x H): 1.5 m x 1.0 m x 2.5 m
重量: 約 1,500 kg

技術的特徴

• 型式/シリーズ: HPK A series
• 製造: Europe（溶接C型フレーム鋼構造）
• 定格押圧力: 40 t
• テーブル寸法: 700 mm x 500 mm
• スライドプレート: 700 mm x 350 mm（T溝付）
• ストローク（最大）: 500 mm
• スロット深さ: 250 mm
• ストローク速度: 9 mm/s
• 早送り: 26 mm/s
• モーター出力: 4 kW
• 油圧ユニット: 自動速度切替え式2段ポンプ
• 特徴: スライドの平行性を確保する2本の円形ガイド、自己潤滑ガイド、精密加工シリンダ面、移動式操作パネル、Siemens PLC オプション、Industry 4.0 対応
• 設置寸法 (L x W x H): 1.5 m x 1.0 m x 2.5 m
• 概算重量: 約 1,500 kg
