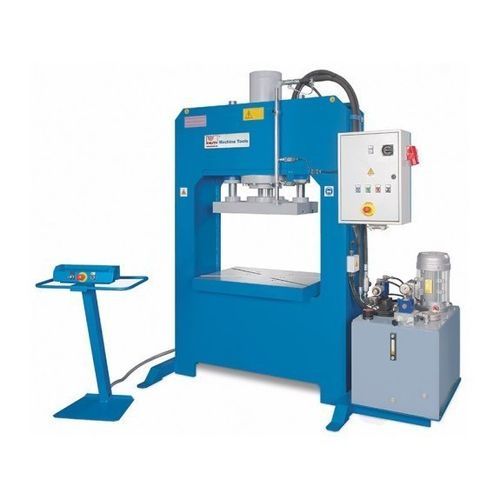

油圧式プレス機 KP 300 A

成形深絞り加工門型

概要
KP 300 Aは、Hフレーム構造のKP-Aシリーズの油圧プレスで、欧州で設計・製造され、深絞り、成形、抜き加工などの産業用途向けに使用されます。押圧能力は300 tです。溶接製の堅牢なフレーム、大型のスライドプレート、T溝付き作業台により治具の取付けが容易で、量産環境に適しています。移動式の二次ハンド操作盤と可変のリミットスイッチにより安全な運転が可能です。生産要件に応じたカスタム構成にも対応します。

特長

• Made in Europe
• 試作および量産に適合
• 複数シフトでの運用が可能
• Industry 4.0との連携が可能
• カスタムソリューション対応

技術仕様（抜粋）
作業領域

• 押圧力：300 t
• 作業台寸法：1400 mm x 1000 mm
• スライドプレート寸法：1100 mm x 800 mm
• ストローク：500 mm
• 有効幅：1500 mm
• ストローク速度：2 mm/s

早送り

• 早送り速度：22 mm/s

駆動性能

• モーター容量：7.5 kW

寸法・重量

• 外形寸法（L x W x H）：2.5 m x 1.65 m x 2.65 m
• 重量：7,200 kg

製品詳細

• 溶接鋼製Hフレーム構造により高い剛性を確保し、機械の全能力に耐える設計
• 大径油圧シリンダーが厚いスライドプレートを駆動し、自己潤滑式円形案内で支持
• 作業台とスライドプレートにT溝を装備し、治具の固定が容易
• 移動式制御盤とキャビネット内の操作系により柔軟な作業が可能
• 独立した油圧ユニットにより保守性が高く熱バランスに優れる
• 2段式油圧ポンプにより早送りと作業速度の最適化を実現
• シリンダー表面の精密加工と高品質シールで低摩耗・長寿命を実現
• 設計・部品は欧州の安全基準に準拠

標準装備

• 二次ハンド移動式操作盤
• 調整可能なエンドストップ
• 圧力計
• スライドプレート（ガイドおよびT溝付き）
• 自動モードおよび自動復帰
• Siemens PLC
• 自動切換式2段油圧ポンプ
• フットスイッチおよび稼働時間タイマー

オプション

• ライトカーテン（L = 1,000 mm）
• Siemens KTP 700 Basicへのアップグレード
• ストロークカウンター
• 減圧弁付きオイルクーラー
• 減圧弁
